CX-5 KE (2012-2017)

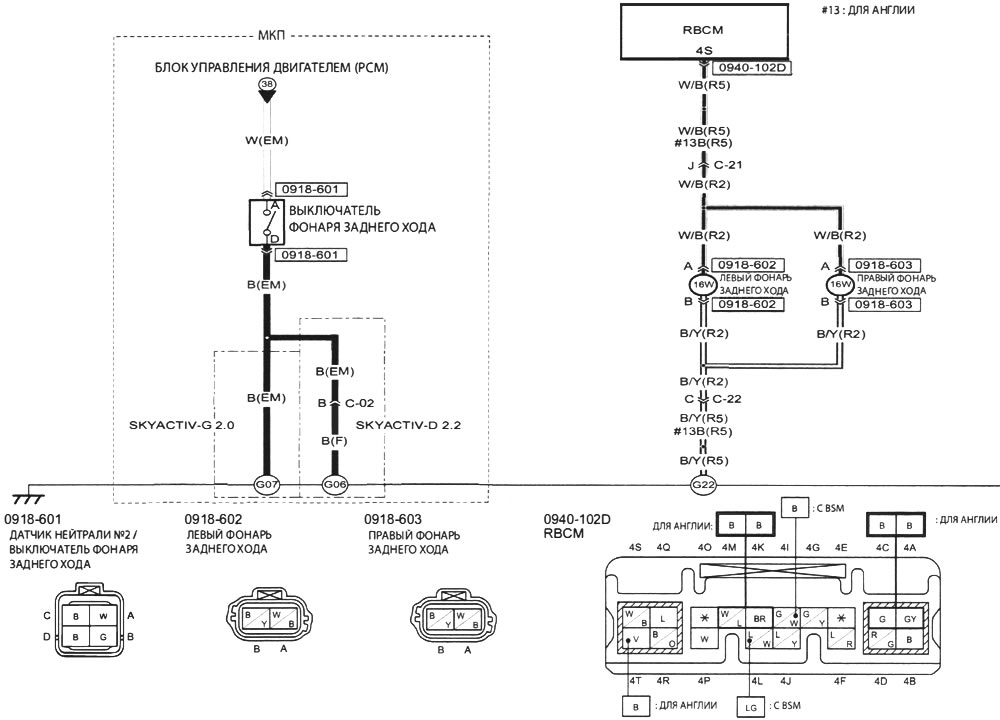

Схема фонарей заднего хода

0

Фонари заднего хода

Открыть большую картинку в новой вкладке »

Как читать электрические схемы вы можете узнать здесь →
