Система пуска двигателя
Как читать электрические схемы вы можете узнать здесь →

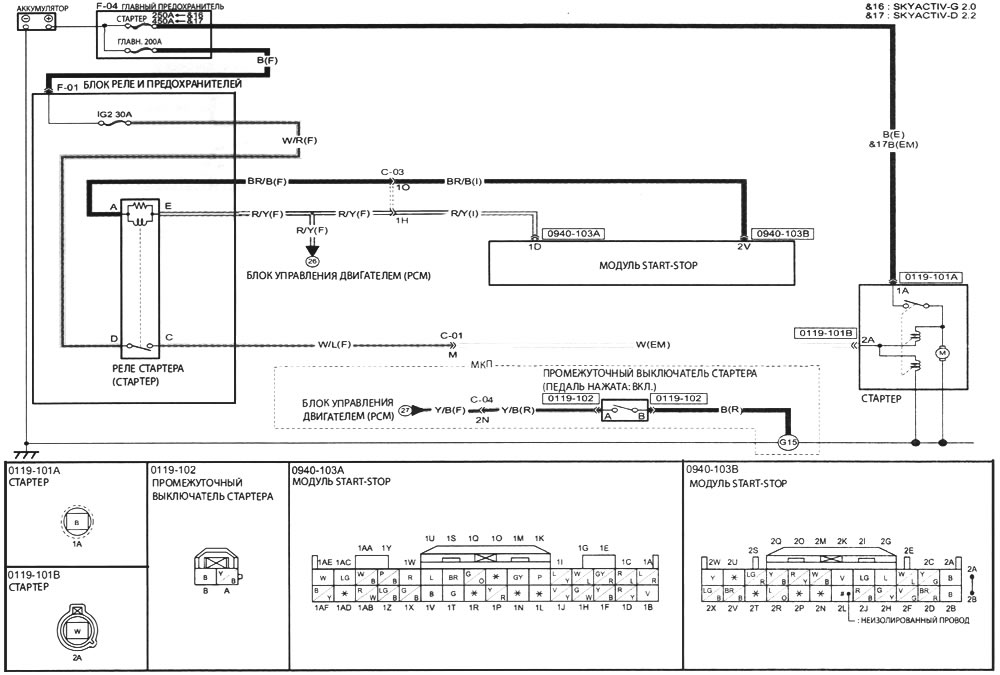

Схема системы пуска двигателя
