Внимание. Соблюдать меры безопасности при работе с системой охлаждения двигателя.
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять передний защитный поддон №1 двигателя.
3. Слить охлаждающую жидкость.
4. Снять декоративную крышку двигателя.
5. Снять воздушный фильтр со шлангами и воздухозаборником.
6. Снять расширительный бачок системы охлаждения.
7. Снять вентилятор радиатора.
8. Снять нижний шланг радиатора.

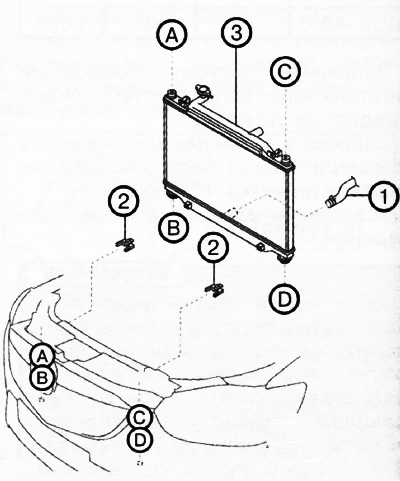

1. Нижний шланг радиатора.
2. Верхние монтажные кронштейны радиатора.
3. Радиатор.
Внимание. Для предотвращения повреждений зацепов верхних монтажных опор радиатора не прилагать к ним излишних усилий.

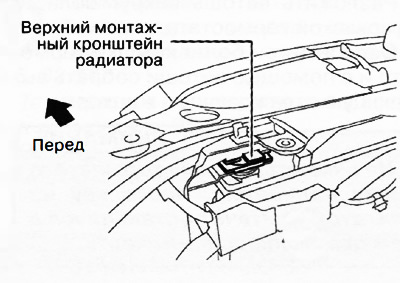

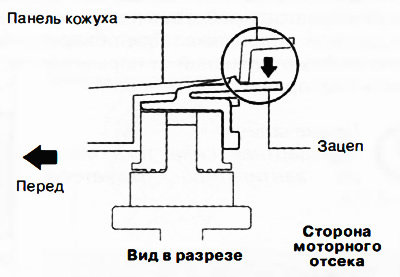

9. Слегка прижимая зацеп верхней монтажной опоры радиатора в направлении стрелки на рисунке, извлечь верхний монтажный кронштейн радиатора в сторону задней части автомобиля.
 |  |
Примечание: Для предотвращения повреждений пластин радиатора, накрыть радиатор картонкой.
10. Приподнять радиатор и извлечь из установочных отверстий панели кожуха.
11. Переместить радиатор с конденсатором в сторону двигателя.

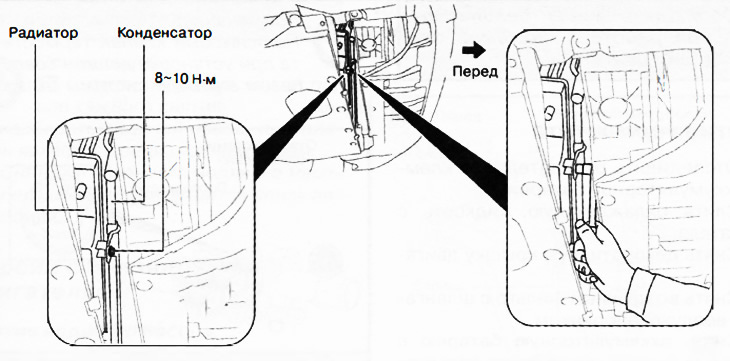

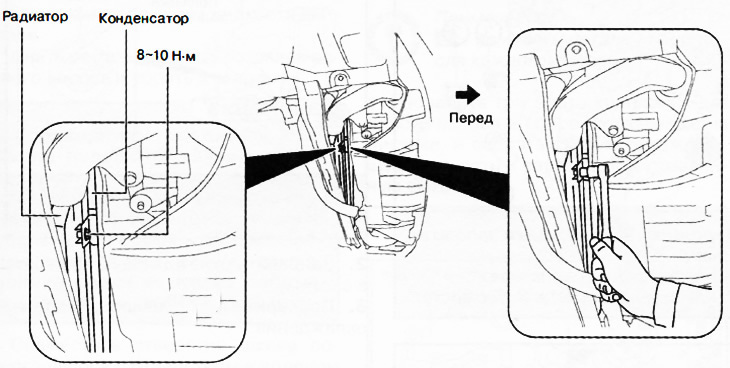

12. Отвернуть два болта (с нижней стороны) крепления конденсатора к радиатору.
Версии с бензиновыми двигателями
Версии с дизельными двигателями

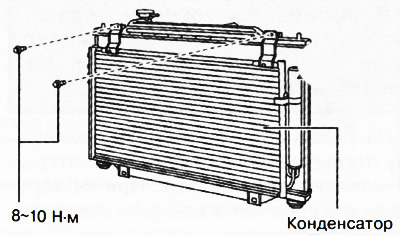

13. Отвернуть два болта (с верхней стороны) крепления конденсатора к радиатору.

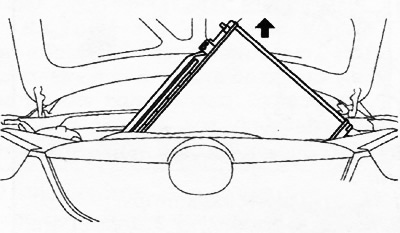

14. Извлечь радиатор вверх из моторного отсека.
15. Установка производится в порядке, обратном снятию.
16. Заправить охлаждающую жидкость в систему.
17. Проверить герметичность системы охлаждения.
