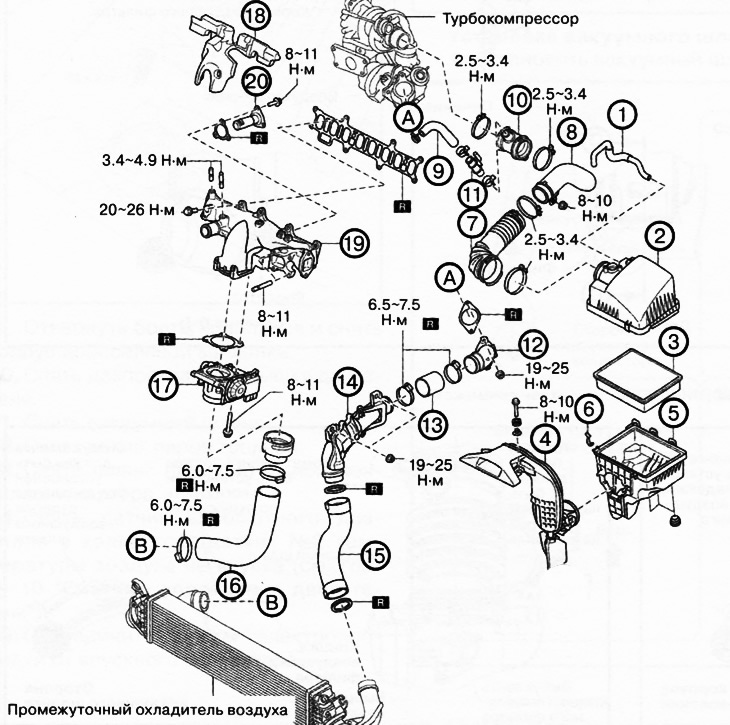

1. Вакуумный шланг.
2. Крышка воздушного фильтра.
3. Фильтрующий элемент воздушного фильтра.
4. Воздухозаборник.
5. Корпус воздушного фильтра.
6. Зажим.
7. Воздушный шланг.
8. Впускной воздуховод.
9. Шланг сапуна.
10. Впускной воздушный шланг турбокомпрессора.
11. Электроподогрев.
12. Отводной воздуховод турбокомпрессора.
13. Отводной воздушный шланг турбокомпрессора.
14. Впускной воздуховод.
15. Впускной шланг промежуточного охладителя воздуха.
16. Отводящий шланг промежуточного охладителя воздуха.
17. Отсечной клапан впуска.
18. Изолятор впускного коллектора.
19. Впускной коллектор.
20. Патрубок EGR (co стороны впускного коллектора)
Примечание:заменять деталь новой после каждого снятия.
Внимание. Горячий двигатель и компоненты системы впуска могут причинить различные ожоги. Выключить двигатель и подождать пока он остынет перед снятием компонентов системы впуска.
Снятие
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Отсоединить вакуумный шланг от крышки воздушного фильтра.
3. Снять датчик массового расхода воздуха/датчик №1 температуры воздуха на впуске.

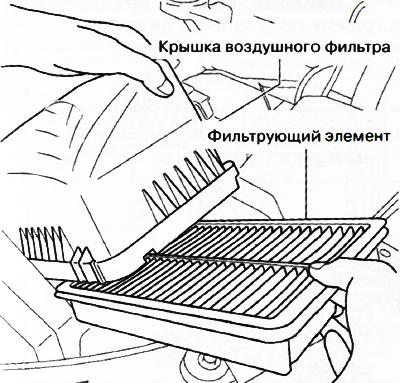

4. Снять крышку воздушного фильтра и извлечь фильтрующий элемент.

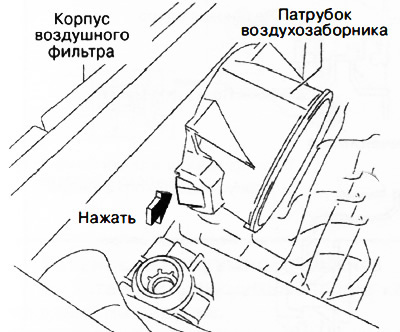

5. Отсоединить воздухозаборник от корпуса воздушного фильтра, нажав показанные на рисунке фиксаторы.
6. Снять корпус воздушного фильтра.
7. Снять воздушный шланг с крышки воздушного фильтра.
8. Снять аккумуляторную батарею.
9. Снять впускной воздуховод.
10. Снять шланг сапуна.
11. Снять впускной воздушный шланг турбокомпрессора.
12. Снять электроподогрев.
13. Снять полку аккумуляторной батареи.
14. Снять отводной воздуховод турбокомпрессора.
15. Снять отводной воздушный шланг турбокомпрессора.
16. Снять впускной воздуховод.

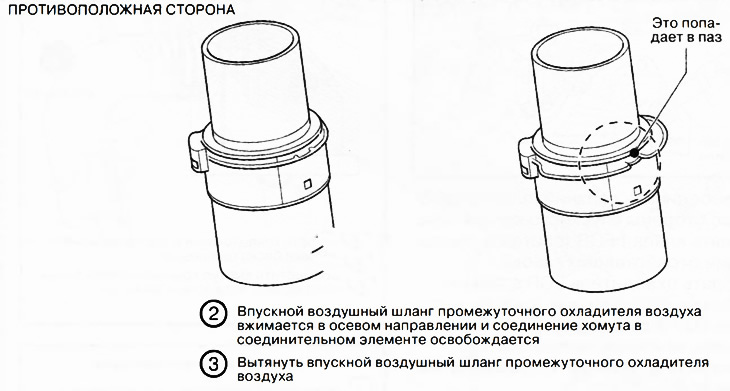

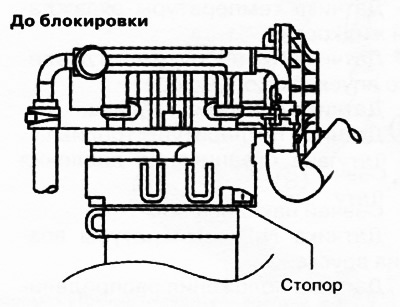

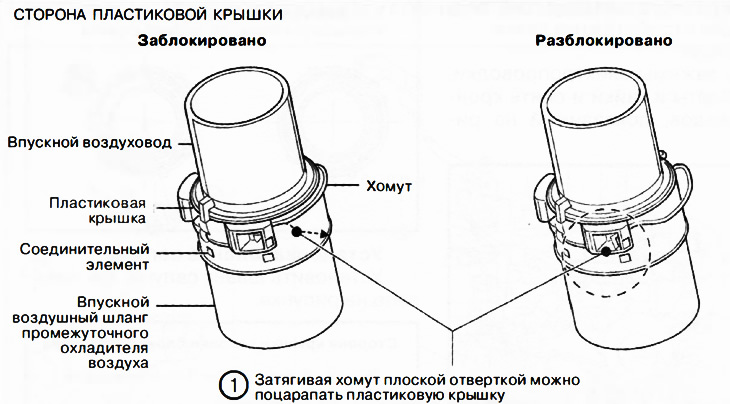

17. Освободить фиксатор и снять впускной шланг промежуточного охладителя воздуха, как показано на рисунке.

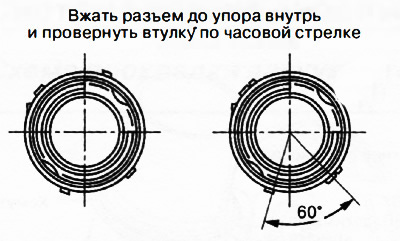

18. Освободить фиксатор разъема и снять отводной воздушный шланг промежуточного охладителя воздуха.
19. Снять отсечной впускной клапан.

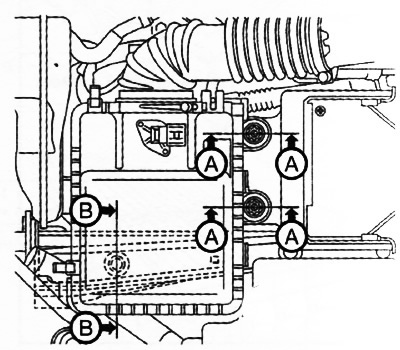

20. Отвернуть болты, показанные на рисунке.
21. Снять изолятор впускного коллектора.
22. Отсоединить следующие разъемы:
- Датчика температуры/давления моторного масла.
- Датчика температуры охлаждающей жидкости.
- Датчика №2 абсолютного давления во впускном коллекторе.
- Датчика давления топлива.
- Датчика температуры топлива.
- Клапана ограничения давления топлива.
- Свечей накаливания.
- Датчика №2 температуры воздуха на впуске.
- Датчика положения распределительного вала.
- Перепускного клапана системы рециркуляции отработавших газов.
- Стартера.

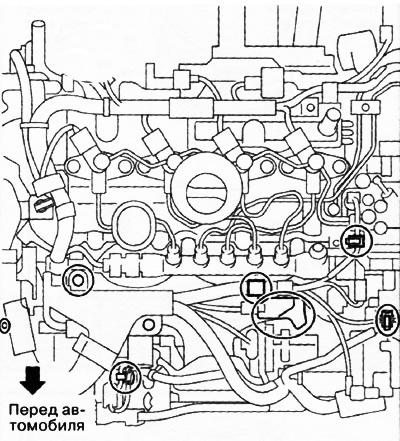

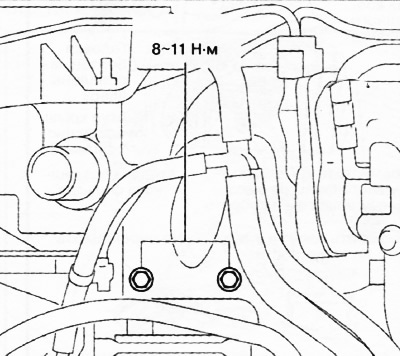

23. Удалить зажимы электропроводки, отвернуть болты и гайки и снять кронштейн проводов, показанный на рисунке.
24. Отсоединить верхний шланг радиатора со стороны впускного коллектора.
25. Снять клапан EGR (системы рециркуляции отработавших газов).
26. Убрать охладитель EGR в сторону.
27. Убрать перепускной клапан охладителя EGR в сторону.
28. Снять впускной коллектор.
29. Снять с впускного коллектора патрубок EGR.
Установка
Установка производится в порядке, обратном снятию, с учетом следующего:

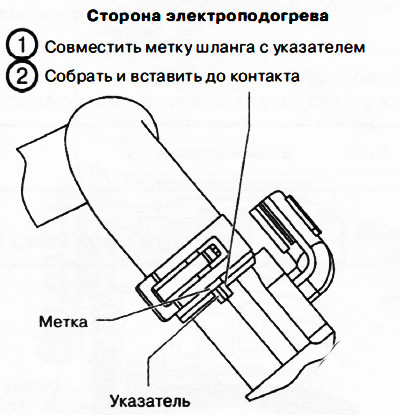

Установка отводного шланга промежуточного охладителя воздуха
Установить отводной шланг промежуточного охладителя воздуха как показано на рисунке.
 |  |

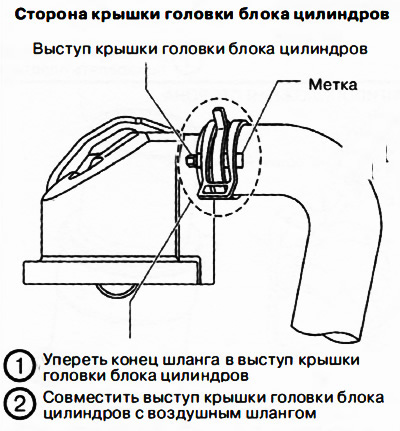

Установка шланга сапуна
Установить шланг сапуна, как показано на рисунке.
 |  |

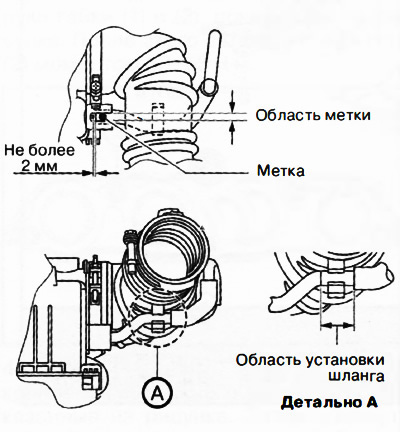

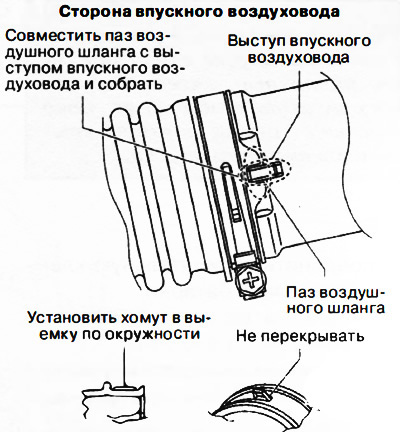

Установка воздушного шланга
Установить воздушный шланг, как показано на рисунке.
 |  |
Установка корпуса воздушного фильтра

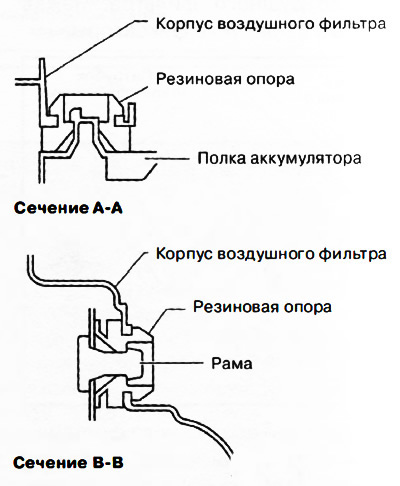

Установить корпус воздушного фильтра как показано на рисунке.
 |  |
Установка воздухозаборника

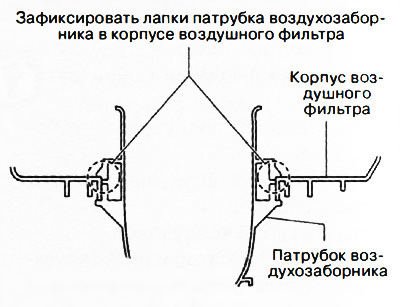

Установить воздухозаборник как показано на рисунке.

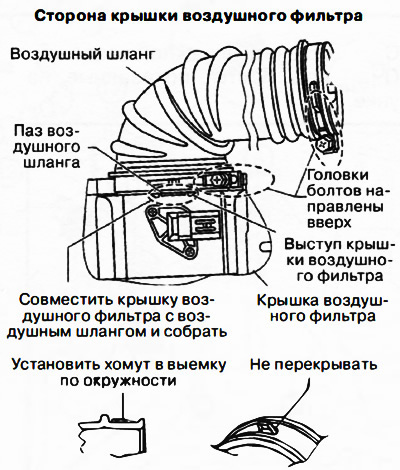

Установка крышки воздушного фильтра

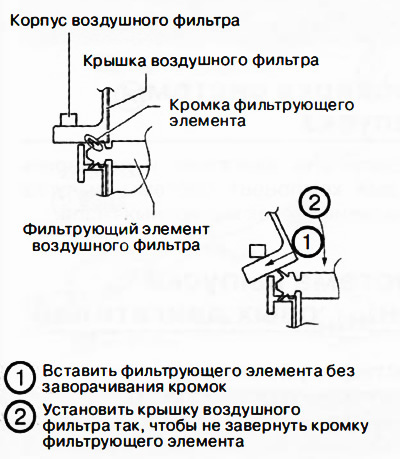

Установить крышку воздушного фильтра как показано на рисунке.

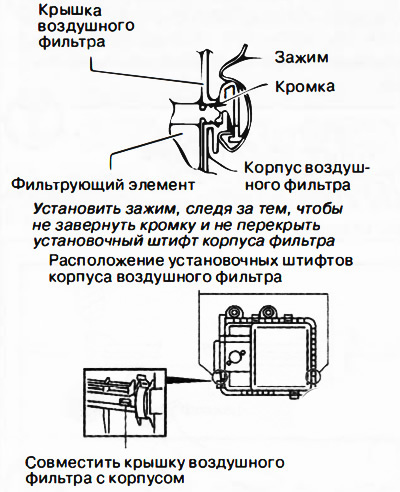

Зафиксировать крышку воздушного фильтра на корпусе зажимами.

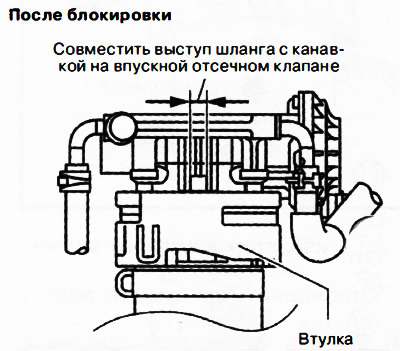

Установка вакуумного шланга
Установить вакуумный шланг как показано на рисунке.
