Проверка поршневых колец блока цилиндров

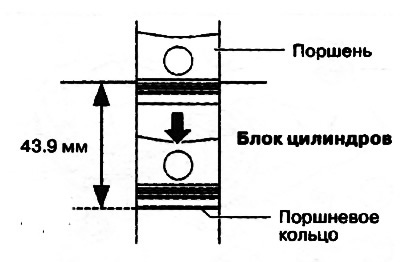

1. С помощью поршня вжать поршневое кольцо в цилиндр на 43.9 мм от верхнего края блока цилиндров.

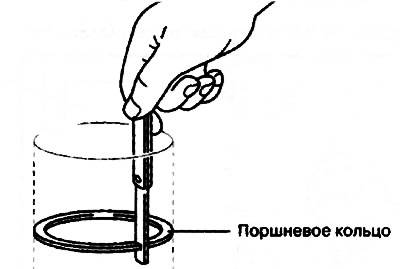

2. С помощью набора плоских щупов измерить зазор в замке поршневого кольца. Если измеренное значение превышает предельно допустимое, заменить поршневое кольцо новым.

Примечание:

Стандартный зазор в замке поршневого кольца:

• Верхнее компрессионное кольцо: 0.13-0.18 мм.
• Второе компрессионное кольцо: 0.18-0.28 мм.
• Маслосъемное кольцо (разжимное): 0.10-0.35 мм.

Предельно допустимый зазор в замке поршневого кольца:

• Верхнее компрессионное кольцо: 0.35 мм.
• Второе компрессионное кольцо: 0.45 мм.
• Маслосъемное кольцо (разжимное): 0.52 мм.
