Схема 11: Электрические стеклоподъемники и центральный замок

0

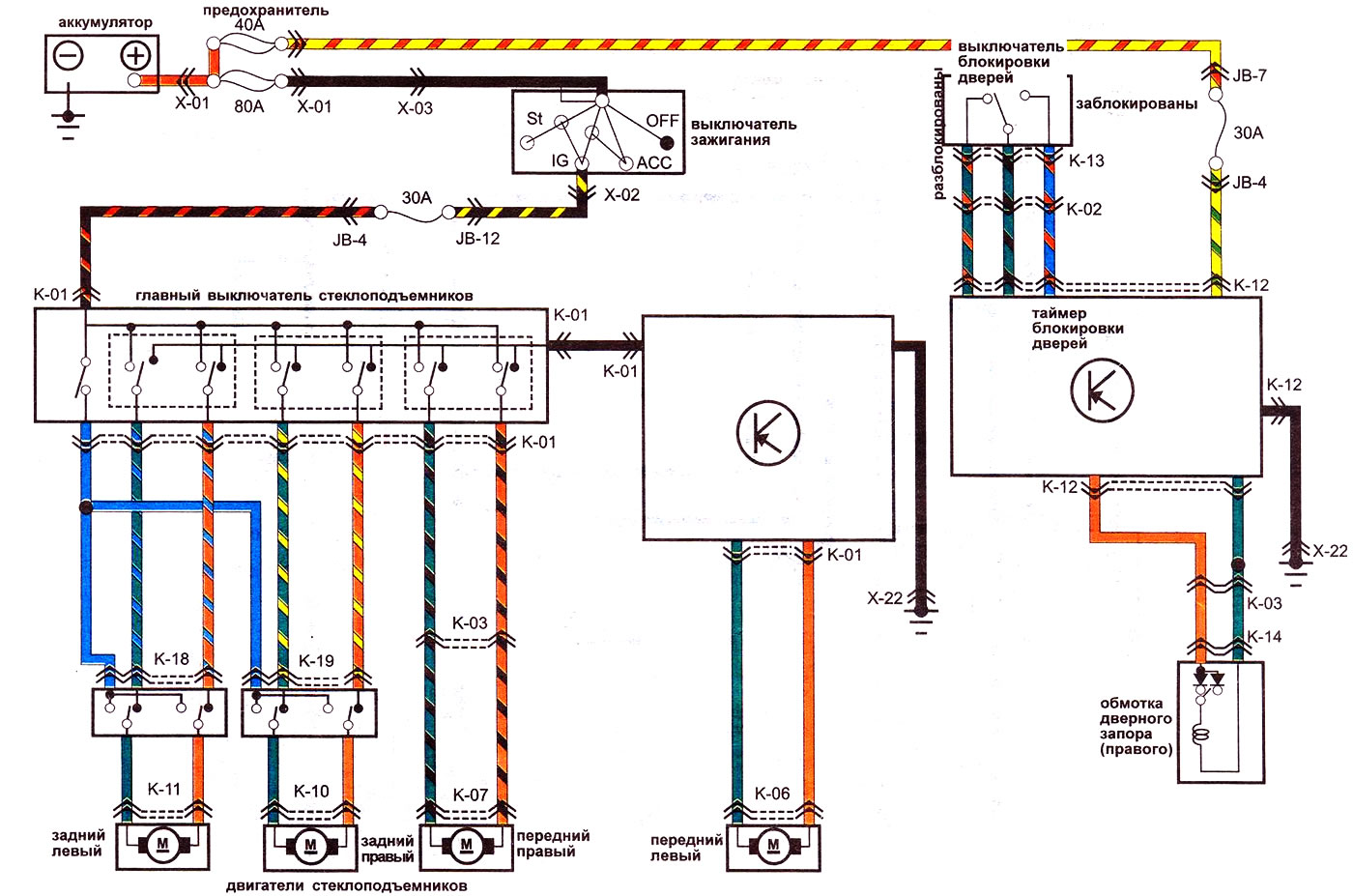

Электрические стеклоподъемники и центральный замок - 4-х и 5-ти дверные модели (до 1985 года):

Открыть большую картинку в новой вкладке »

Электрические стеклоподъемники и центральный замок - 2-х дверные модели (до 1985 года):

Открыть большую картинку в новой вкладке »
