Схема 12: Аудиосистема (до 1985 года)

0

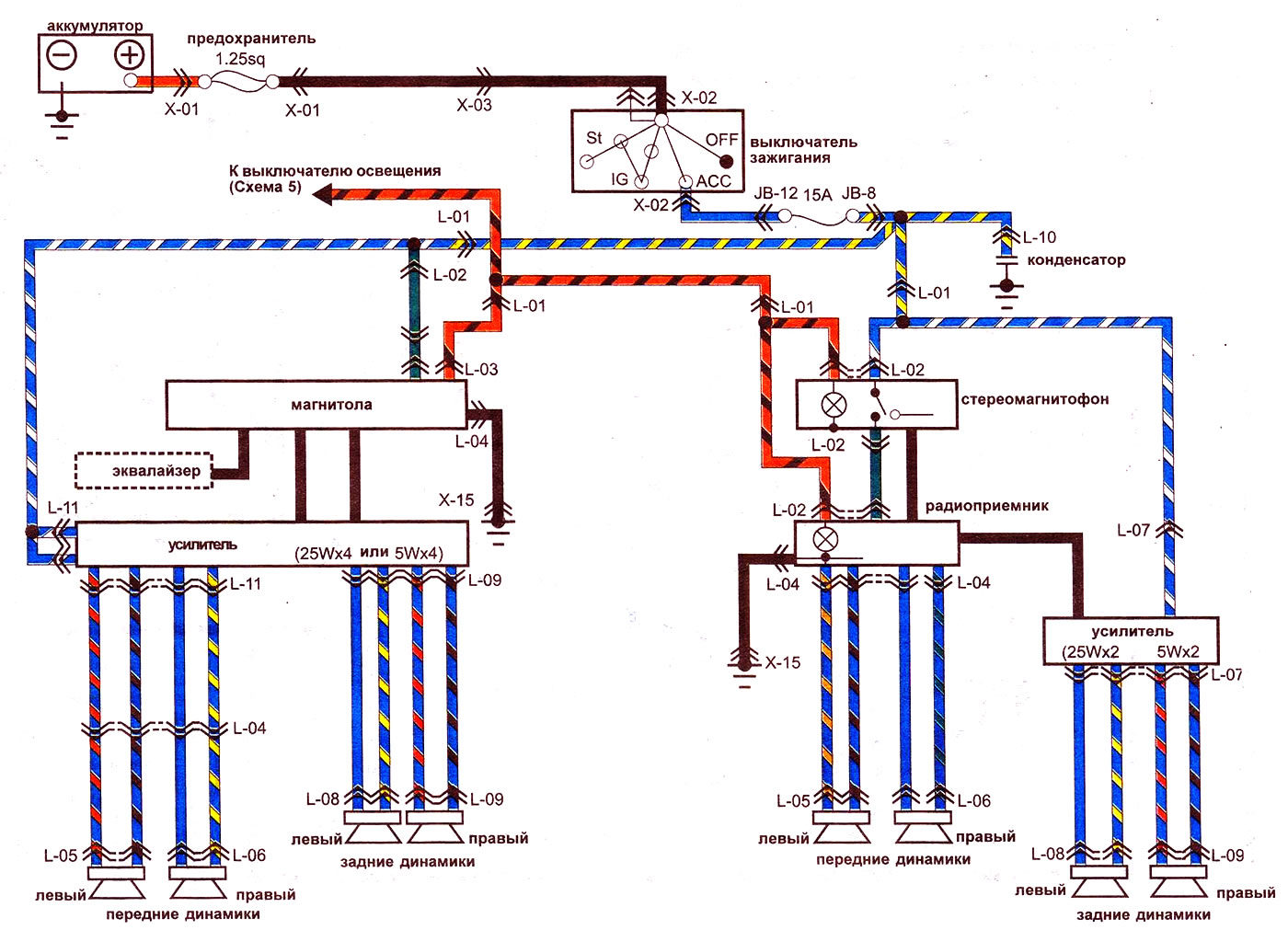

Аудиосистема (до 1985 года):

Открыть большую картинку в новой вкладке »
