Схема 4: Очистители/омыватели стекол и фар

0

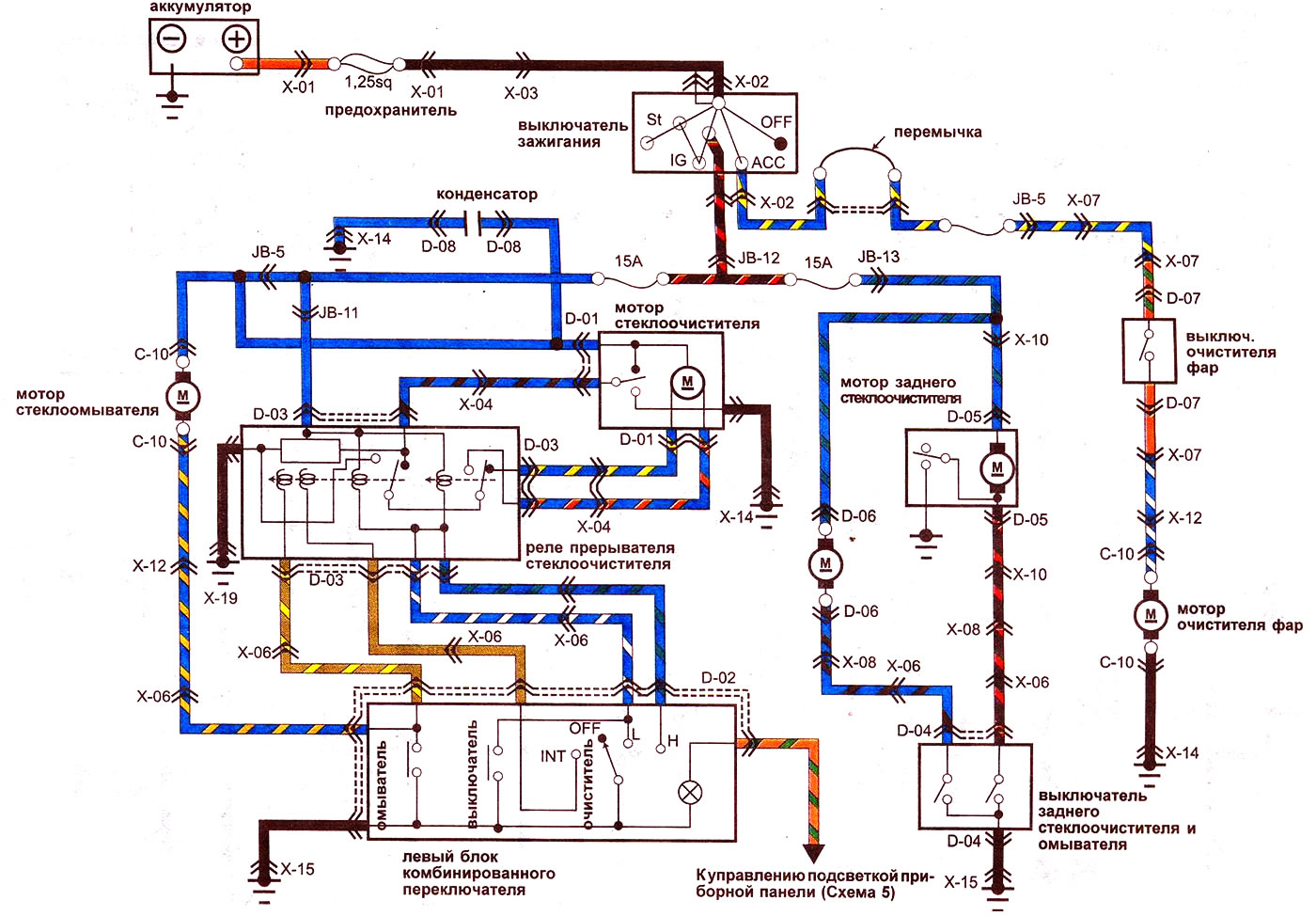

Очистители/омыватели стекол и фар - модели без блочного переключателя (до 1985 года):

Открыть большую картинку в новой вкладке »

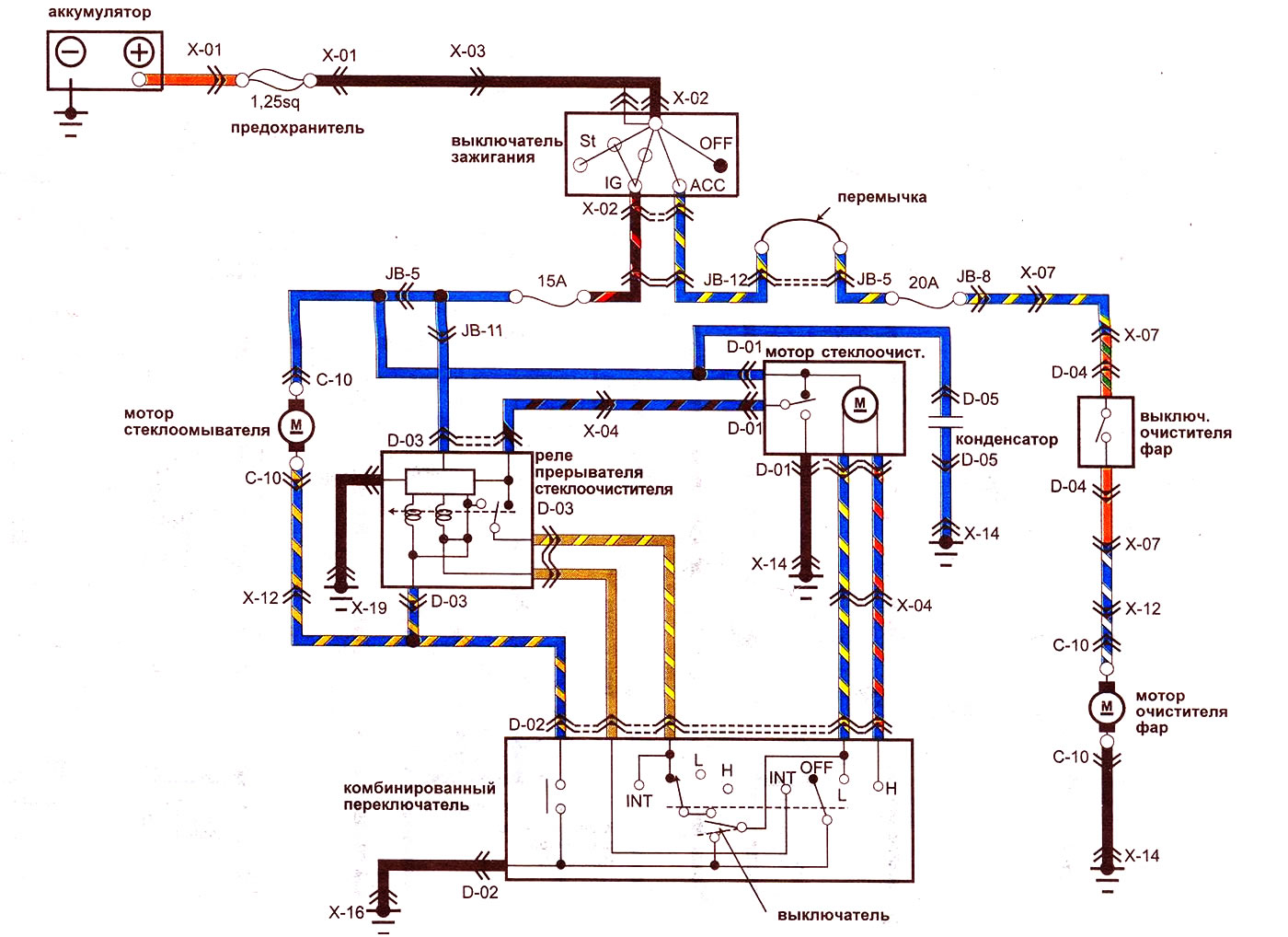

Очистители/омыватели стекол и фар - модели с блочным переключателем (до 1985 года):

Открыть большую картинку в новой вкладке »
