2. Снимите винты и достаньте крышку, отжимая биметаллическую пружину от держателя заслонки.
3. Установка производится в образ ной последовательности, но при этом веред сжиманием винтов выровняйте метку на крышке с центральной меткой на корпусе.

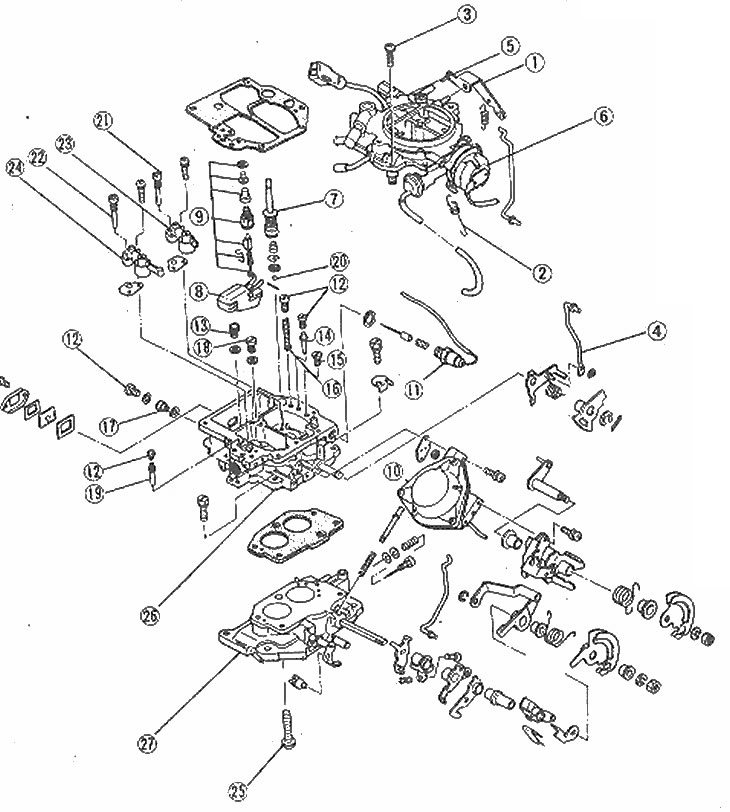

Вид в разборе карбюратора с автоматической воздушной заслонкой
1. Рычаг; 2 Пружина; 3. Винт; 4. Стержень заслонки; 5. Воздушные горловины; 6. Автоматическая воздушная заслонка в сборе; 7. Ускорительный насос; 8. Поплавок; 9. Игольчатый клапан; 10. Вторичная диафрагма дросселя; 11. Запорный топливный клапан; 12. Запорный винт; 13. Первичный главный жиклер; 14. первичный жиклер холостого хода; 15. Первичный воздушный жиклер холостого хода (№2); 16. Вентиль впрыска; 17. Вторичный главный жиклер; 18. Жиклер мощности; 19. Вторичный жиклер холостого хода; 20. Фиксирующий шар ускорительного насоса; 21. Первичный основной воздушный жиклер; 22. Вторичный основной воздушный жиклер; 23. Первичный воздушный диффузор и распылитель; 24. Вторичный воздушный диффузор и распылитель; 25. Болт (с вакуумным каналом); 26. Корпус дроссельных заслонок; 27. Корпус дросселя

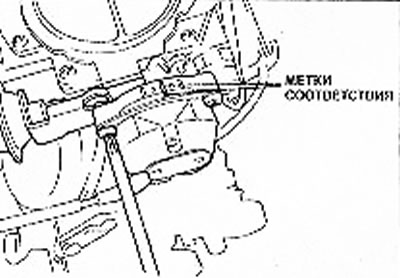

Метки совмещения для крышки автоматической воздушной заслонки (Глава 5) |

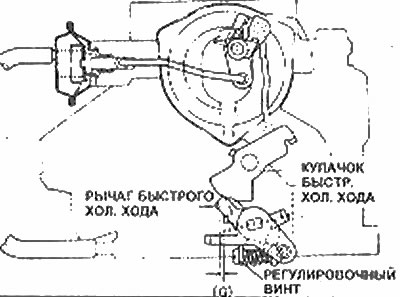

Регулировка зазора быстрого хол. хода - G (Глава 5) |
