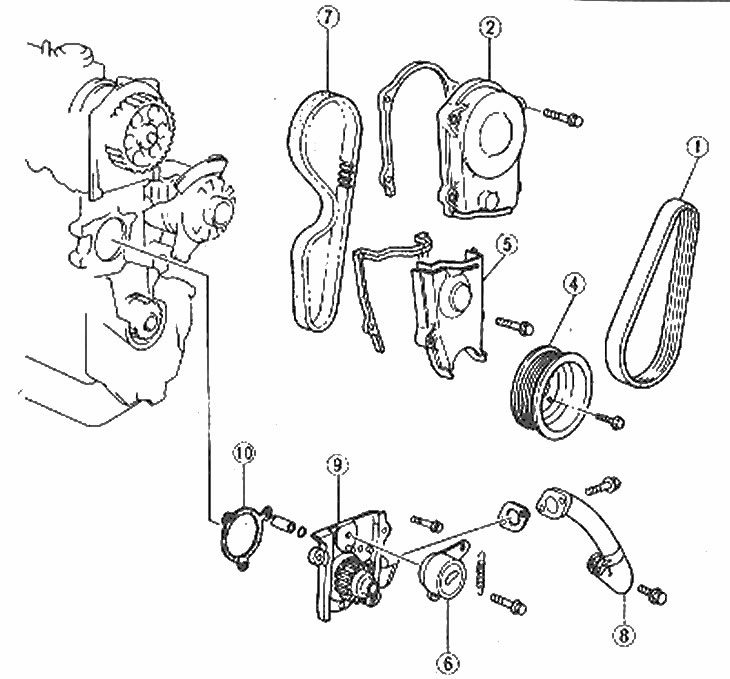

Детали крепления водяного насоса
1. Приводной ремень; 2. Верхняя крышка зубчатого приводного ремня; 4. Шкив коленвала; 5. Нижняя крышка зубчатого приводного ремня; 6. Промежуточное колесо; 7. Зубчатый приводной рамень; 8. шланг; 9. Водяной насос; 10. Прокладка
Предупреждение: Двигатель должен полностью остыть перед началом этой процедуры. Прежде чем работать около вентилятора обязательно отсоедините отрицательный провод аккумулятора.
1. См. Предупреждение в Главе 2.
2. Слейте жидкость из системы охлаждения (см. Раздел 1).
3. Снимите крышки зубчатого приводного ремня и сам ремень (Раздел 2). Также снимите механизм натяжения зубчатого приводного ремня (промежуточное колесо).
4. Отсоедините шланг от впускного патрубка водяного насоса.
5. Снимите болты водяного насоса.
6. С помощью большой отвертки или подходящего стержня отделите насос от двигателя, затем снимите кольцевое уплотнение насоса (фото).
Отделите водяной насос от двигателя с помощью большой отвертки
7. Наклоните насос вперед, снимите болты и отсоедините впускную трубку.
8 Достаньте насос из моторного отсека.
9. Аккуратно очистите все следы прокладки с контактных с ней поверхностей. Очистите и осмотрите канавку для кольцевого уплотнения.
10. Смажьте кольцевое уплотнение вазелином и вставьте его в канавку. Перед установкой покройте обе стороны прокладки герметиком.
11. Поместите водяной насос на двигатель и прикрепите впускную трубку. Установите два болта крепления насоса и зажмите их вручную.
12. Установите оставшиеся болты крепления насоса, затем равномерно зажмите все болты в диагональной последовательности усилием затяжки, регламентированным Спецификациями.
13. Соедините шланг впускного патрубка.
14. Установите механизм натяжения зубчатого приводного ремня, зубчатый приводной ремень и его крышки.
15. Заполните систему охлаждения (Раздел 1).
