Снятие
1. Отсоедините отрицательный провод от аккумулятора.
2. Снимите крышку распредвала (Глава 2).
3. Понемногу одновременно, ослабьте крепежные болты коромысел в сборе в последовательности, показанной в сопровождающей иллюстрации.

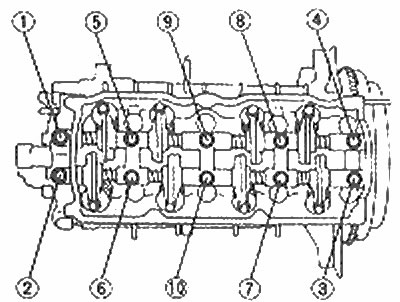

8. Последовательность ослабления болтов сборки коромысла
4. Как только болты освобождены, снимите и поместите их в определенном порядке, на предварительно пронумерованном листе картона, для повторной установки в том же самом положении.
5. Поднимите коромысла в сборе от двигателя.
6. Езди необходимо разобрать коромысла в сборе, сделайте метки так, чтобы детали могли быть установлены в их первоначальном положении. Коромысла, палы и крышки распредвала взаммо-незаменяемы.
Установка
7. Аккуратно очистите контактные поверхности коромысел в сборе и головки блока цилиндров, чтобы снять все следы уплотнителя.
8. Если коромысла в сборе были разъединены, то перед установкой смажьте их чистым моторным маслом.
9. Нанесите герметик на контактные поверхности головки блока цилиндров к рычагу коромысел в сборе, как показано в сопровождающей иллюстрации.

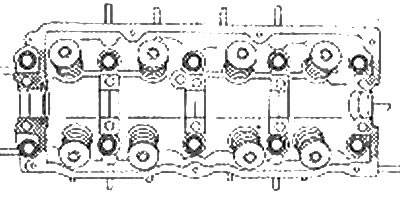

Нанесите герметик на заштрихованные площадки, прежде чем монтировать коромысла в сборе
10. Поместите коромысла в сборе на место, установите болты и пальцами заверните их в первоначальных положениях.
11. Зажмите болты, все понемногу одновременно, с усилием затяжки регламентированным Спецификацией, в последовательности показанной в сопровождающей иллюстрации.
Последовательность затяжки болтов сборки коромысла
12. Проверьте регулировку клапана, по мере необходимости подрегулируйте его (Раздел 1).
13. Установите крышку распредвала и присоедините клеммы аккумулятора.
