Снятие
1. Отсоедините отрицательный провод аккумулятора.
2. Отсоедините тросик привода спидометра.
3. Отсоедините от трансмиссии тросик переключения режимов движения (фото).

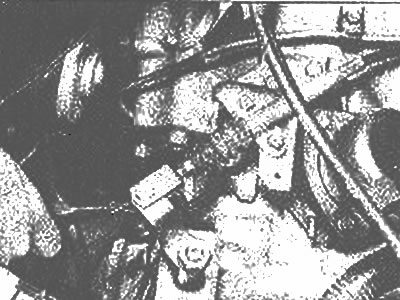

С помощью заостренных плоскогубцев удалите крепежную скобу тросика выбора передач
4. Отсоедините от трансмиссии заземление.
5. Отключите блокиратор и электромагнитный блок механизма принудительного обратного переключения передачи.
6. Снимите стартер (Раздел 5).
7. Во время снятия трансмиссии вес двигателя можно поддержать двумя способами:
- с помощью специальной станины, опирающейся на верхние опоры стоек подвески,
- или с помощью лебедки.
Если будет использоваться станина, установите ее. Если используется лебедка, снимите капот (Раздел 11).
8. Прикрепите стропы станины к двигателю и поддомкратьте автомобиль, чтобы обеспечить, достаточный зазор для снятия трансмиссии из-под машины (фото).

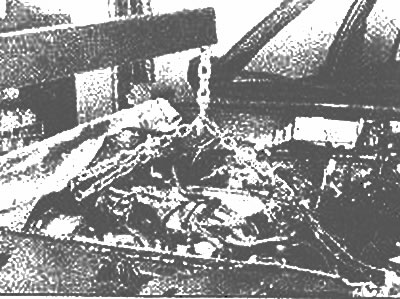

Поддержите вес двигателя
9. Отсоедините от трансмиссии трубки масляного радиатора.
10. Отключите и пометьте все оставшиеся на трансмиссии вакуумные или электрические соединения или те, что мешают ее снятию.
11. Снимите верхние болты, крепящие трансмиссию к двигателю (фото).

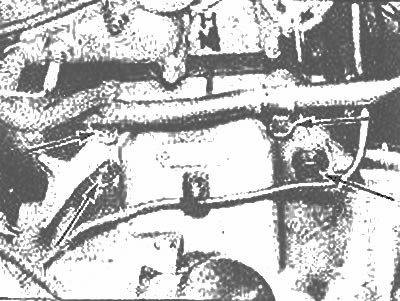

Болты трансмиссии (стрелки)
12. Снимите передние колеса и брызговики, а также защитную пластину поддона (где применяется).
13. Отсоедините стабилизатор поперечной устойчивости, сними те болты и гайки крепления нижних шарниров к поворотным кулакам и отделите шаровые шарниры от кулаков (Раздел 10).
14. Отсоедините левый приводной вал от трансмиссии (Раздел 8) и подвяжите его куском проволоки, так чтобы он не мешал снятию.
15. Снимите соединительный вал в сборе с кронштейном (Раздел 8). Вставьте деревянный штырь или что-либо подобное, чтобы заблокировать конические шестерни дифференциала.
16. Снимите крышку доступа и разделительную пластину гидротрансформатора (фото).

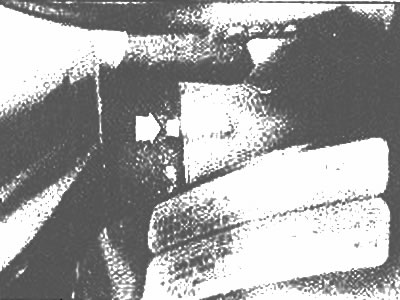

Местоположение болта крышки доступа (стрелка)
17. Попросите помощника проворачивать коленвал с помощью гаечного ключа, чтобы болты крепления гидротрансформатора становились доступными, и открутите болты (фото).

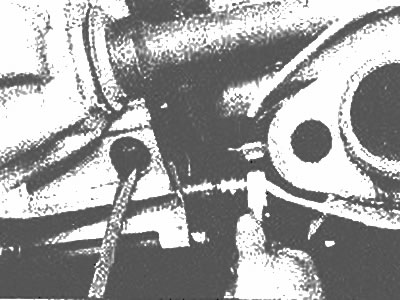

При снятии болтов гидротрансформатора заблокируйте зубцы маховика с помощью отвертки
18. Снимите все болты кроме двух, крепящих блок к сборке поперечины.
19. Поместите домкрат под поперечину, снимите болты и опустите сборку поперечины.
20. Подоприте трансмиссию домкратом.
21. Убедитесь, что вес двигателя поддержан надежно, снимите два нижних болта, крепящих трансмиссию к двигателю.
22. Отведите трансмиссию от двигателя и аккуратно опустите домкрат (фото).

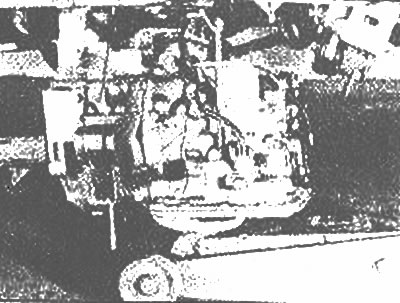

Аккуратно опустите трансмиссию, придерживая со, чтобы она не упала с домкрата
Установка
23. Поднимите трансмиссию на место, попросив помощника придерживать ее. Следите, чтобы гидротрансформатор не сместился.
24. Установите болты крепления трансмиссии к двигателю и зажмите их усилием затяжки, регламентированным Спецификациями.
25. Установите поперечину.
26. Далее установка проводится в обратном снятию порядке, уделяя внимание, следующему:
- а) Убедитесь, что все гайки и болты зажаты надлежащим моментом затяжки;
- b) Проверьте уровень трансмиссионной жидкости (Раздел 1).
