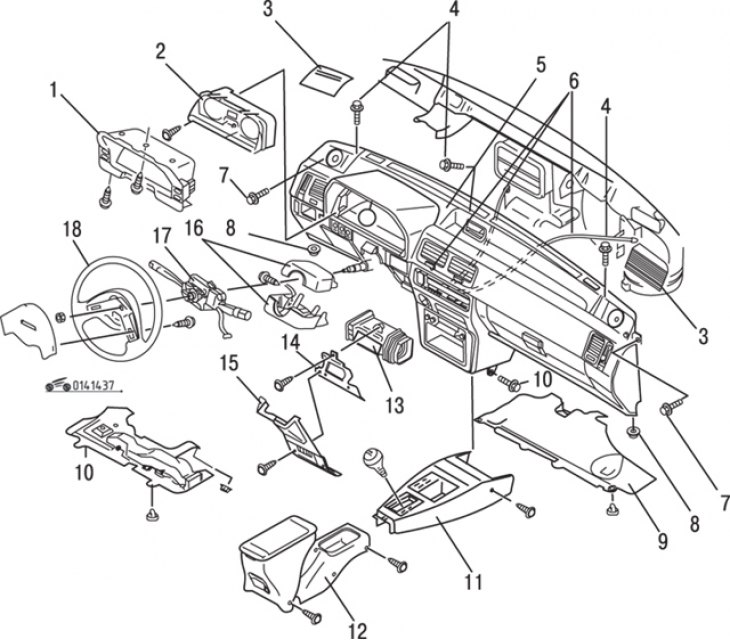

Рис. 14.37. Панель приборов: 1 – панель облицовки комбинации приборов; 2 – комбинация приборов; 3 – решетки динамиков; 4 – верхние болты крепления панели приборов; 5 – панель приборов; 6 – тросы управления отопителем; 7 – боковой болт крепления панели приборов; 8 – нижние гайки крепления панели приборов; 9 – нижние облицовочные панели; 10 – нижний болт крепления панели приборов; 11 – центральная консоль; 12 – задняя консоль; 13 – воздуховод; 14 – кронштейн; 15 – передняя панель; 16 – кожух рулевой колонки; 17 – комбинированный переключатель; 18 – рулевое колесо
Снятие и установка панели приборов (рис. 14.37) аналогична снятию и установке панели приборов, описанным в разд. 12 «Кузов». Снятие элементов проводите в такой последовательности:
- рулевое колесо;
- кожух рулевой колонки;
- комбинированный выключатель;
- облицовочная панель комбинации приборов;
- комбинация приборов;
- задняя консоль;
- центральная консоль;
- нижние панели отделки панели приборов;
- передняя панель;
- кронштейн;
- воздуховод;
- решетки динамиков;
- верхние болты крепления панели приборов;
- боковые болты крепления панели приборов;
- нижние гайки крепления панели приборов;
- тросы управления отопителем;
- нижние болты крепления панели приборов;
- панель приборов.
