Проверка и регулировка
Потяните за рычаг стояночного тормоза и убедитесь, что полное включение происходит между 7 и 9 щелчками.
Пустите двигатель, нажмите на педаль тормоза два-три раза и остановите двигатель.

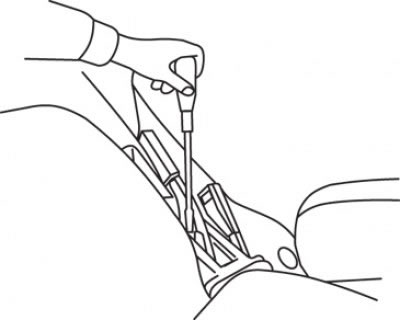

Рис. 10.15. Регулировка хода рычага стояночного тормоза
Снимите кожух стояночного тормоза и отверткой поворачивайте установочную гайку до тех пор, пока ход рычага не будет находиться в требуемых пределах (рис. 10.15). Контрольная лампа стояночного тормоза в комбинации приборов должна загореться после затяжки рычага на один щелчок.
Опустите рычаг стояночного тормоза и убедитесь, что задние тормоза не затормаживают автомобиль.
Снятие и установка узла стояночного тормоза
Снимите кожух стояночного тормоза.

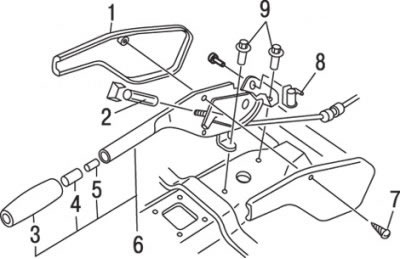

Рис. 10.16. Элементы узла стояночного тормоза: 1 – винт; 2 – регулировочная гайка; 3 – ручка; 4 – кнопка; 5 – возвратная пружина; 6 – узел стояночного тормоза; 7 – винт; 8 – разъем выключателя контрольной лампы стояночного тормоза; 9 – болты
Отсоедините разъем от выключателя контрольной лампы стояночного тормоза (рис. 10.16).Отверните регулировочную гайку.
Выверните болты, отсоедините стояночный тормоз, трос и поднимите сборку рычага для извлечения его из автомобиля.
Осмотрите зубчатый сектор и собачку храповика на наличие повреждения зубьев и проверьте упругость возвратной пружины. Замените поврежденные элементы новыми.
Перед установкой смажьте зубчатый сектор и зубья храповика смазочным материалом белого цвета на литиевой основе.
Установка проводится в последовательности, обратной снятию.
Отрегулируйте стояночный тормоз.
Снятие и установка привода стояночного тормоза
Задний трос
Поднимите заднюю часть автомобиля и надежно закрепите на подставках.
Снимите зажим троса.
Снимите сборку тормозных колодок и отсоедините трос от рычага привода тормозной колодки.

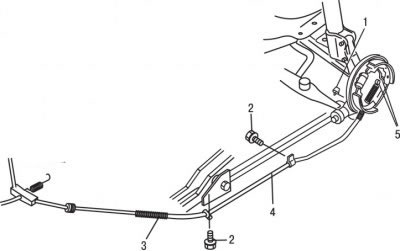

Рис. 10.17. Задний трос стояночного тормоза: 1 – скобка; 2 – болт; 3 – регулировочная гайка; 4 – задний трос стояночного тормоза; 5 – соединитель троса с рычагом привода тормозной колодки
Выверните болты и установочную гайку, снимите задний трос стояночного тормоза с автомобиля (рис. 10.17).
Установка проводится в последовательности, обратной снятию.
Перед установкой нанесите смазочный материал белого цвета на литиевой основе на уплотняющее кольцо троса. После установки поворачивайте установочную гайку до тех пор, пока компенсатор не будет расположен под углом 90° к переднему тросу стояночного тормоза.
В случае необходимости отрегулируйте ход рычага стояночного тормоза.
Передний трос
Снимите кожух рычага стояночного тормоза. Отверните и снимите регулировочную гайку.
Поднимите заднюю часть автомобиля и надежно закрепите на подставках.
Извлеките передний трос из-под автомобиля, отсоединяя задний трос от компенсатора.
Установка проводится в последовательности, обратной снятию.
В случае необходимости отрегулируйте ход рычага стояночного тормоза.
