Поднимите переднюю часть автомобиля, надежно закрепите на подставках и снимите правое переднее колесо и брызговик.

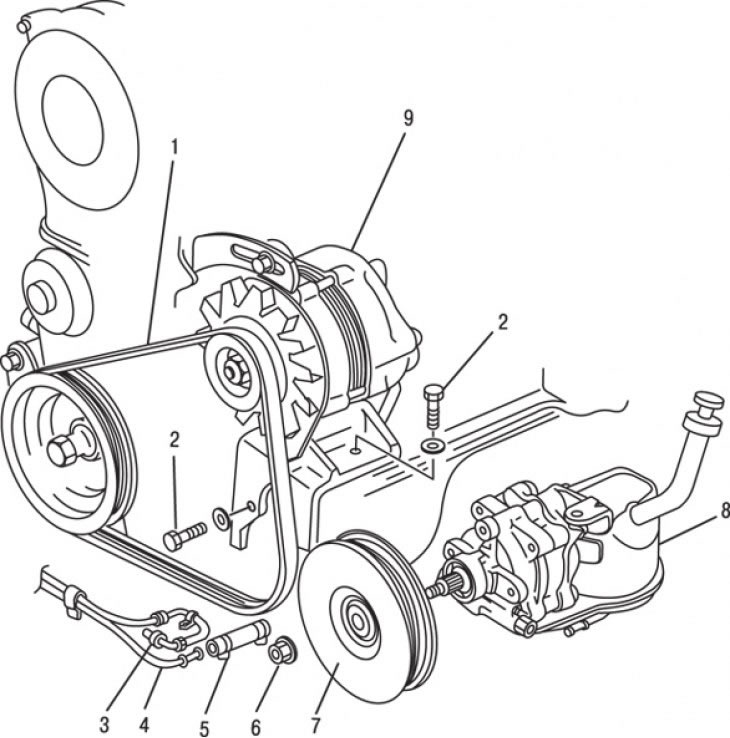

Рис. 11.22. Элементы крепления насоса усилителя рулевого управления: 1 – приводной ремень; 2 – болты крепления кронштейна; 3 – напорный шланг; 4 – возвратный шланг; 5 – хомут крепления шланга; 6 – гайка крепления шкива; 7 – шкив; 8 – насос усилителя рулевого управления; 9 – генератор
Отверните гайку крепления шкива насоса усилителя рулевого управления (рис. 11.22).
Снимите генератор и приводной ремень. На моделях с кондиционером снимите также приводной ремень компрессора кондиционера.
Снимите шкив насоса.
Отсоедините и закройте пробками трубопроводы усилителя рулевого управления.
Выверните четыре болта крепления кронштейна генератора/насоса усилителя рулевого управления и снимите с двигателя насос вместе с кронштейном.
Установка проводится в последовательности, обратной снятию.
После установки отрегулируйте натяжение приводного ремня, наполните бачок насоса жидкостью и удалите воздух из гидравлического привода.
