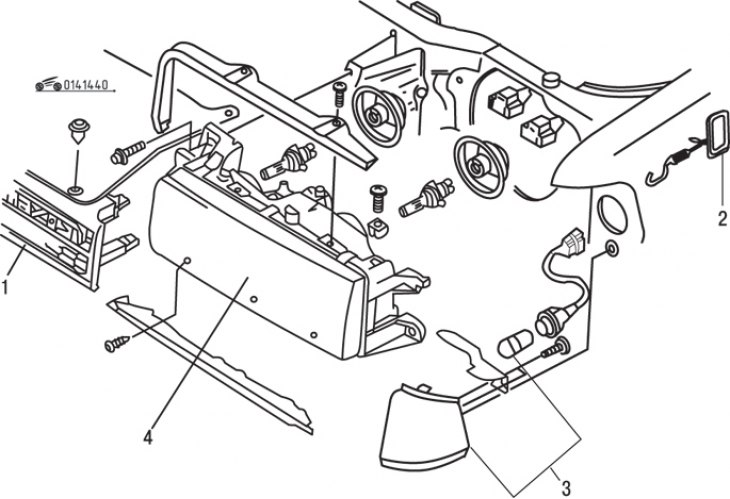

Рис. 14.40. Фара автомобилей более поздних выпусков: 1 – облицовка радиатора; 2 – пружина; 3 – рассеиватель указателя поворота и лампа; 4 – фара
На автомобилях более поздних выпусков сдвоенные фары по бокам облицовки радиатора объединены в одну (рис. 14.40). Снятие и установка фар аналогична снятию и установке фар, приведенным в разд. 13 «Электрооборудование».
Замена ламп
В комбинации приборов автомобилей более поздних годов выпуска установлены лампы двух размеров, однако операции их замены аналогичны операциям замены ламп, приведенным в разд. 13 «Электрооборудование».
Для замены лампы в заднем фонаре откройте заднюю дверь или крышку багажника, выверните винты, снимите зажимы и отверните ковровое покрытие напротив заднего фонаря.

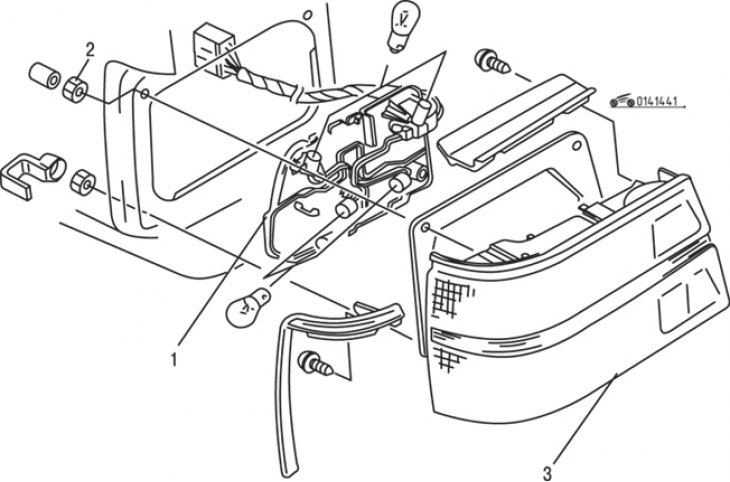

Рис. 14.41. Задний фонарь: 1 – блок ламп; 2 – гайка крепления рассеивателя; 3 – рассеиватель
Снимите блок ламп, затем снимите с него лампу, нажав на нее и повернув против часовой стрелки (рис. 14.41). Установка проводится в последовательности, обратной снятию.
Для замены лампы, загорающейся при открытии двери, выверните винты, снимите рассеиватель и вытяните лампу. Установите новую лампу, рассеиватель и вверните винт.
Для замены лампы подсветки реостата снимите реостат и с обратной стороны выверните патрон лампы. Установка новой лампы проводится в последовательности, обратной снятию.
