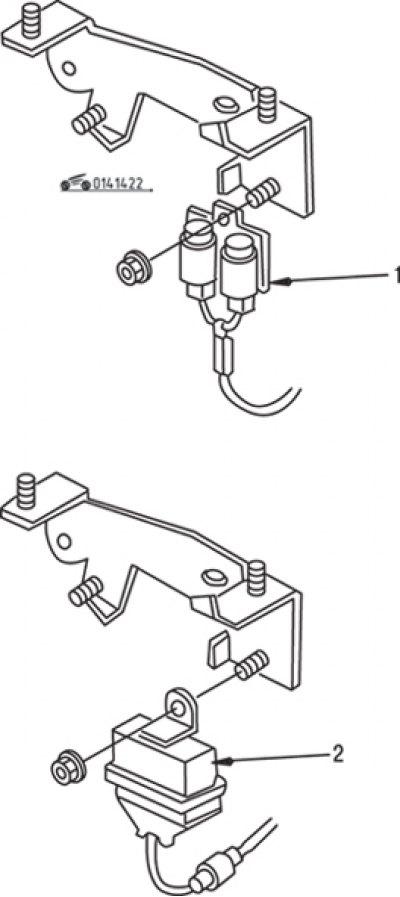

Рис. 14.22. Центральное реле старого (1) и нового (2) типов
Центральное реле расположено с левой стороны моторного отсека и крепится гайкой к кронштейну (рис. 14.22).

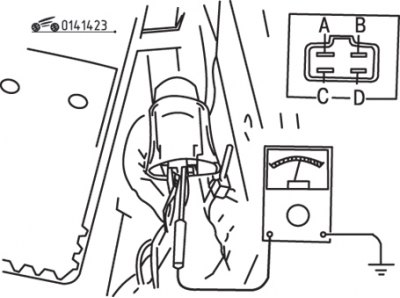

Рис. 14.23. Расположение контактов на разъеме центрального реле
При включенном зажигании с помощью вольтметра убедитесь, что напряжение на контактах «А», «С» и «D» равно напряжению аккумуляторной батареи (контакт «В» – «масса») (рис. 14.23).
Для дальнейшей проверки реле снимите его и подсоедините омметр между контактами «А» и «В» – омметр должен показать сопротивление 70 Ом.
Подсоедините провод «массы» к контакту «В» и подайте напряжение 12 В на контакт «А».
Подсоедините омметр между контактами «С» и «D» и проверьте сопротивление. Оно должно равняться нулю.
Выполнив проверку, установите реле на место.
