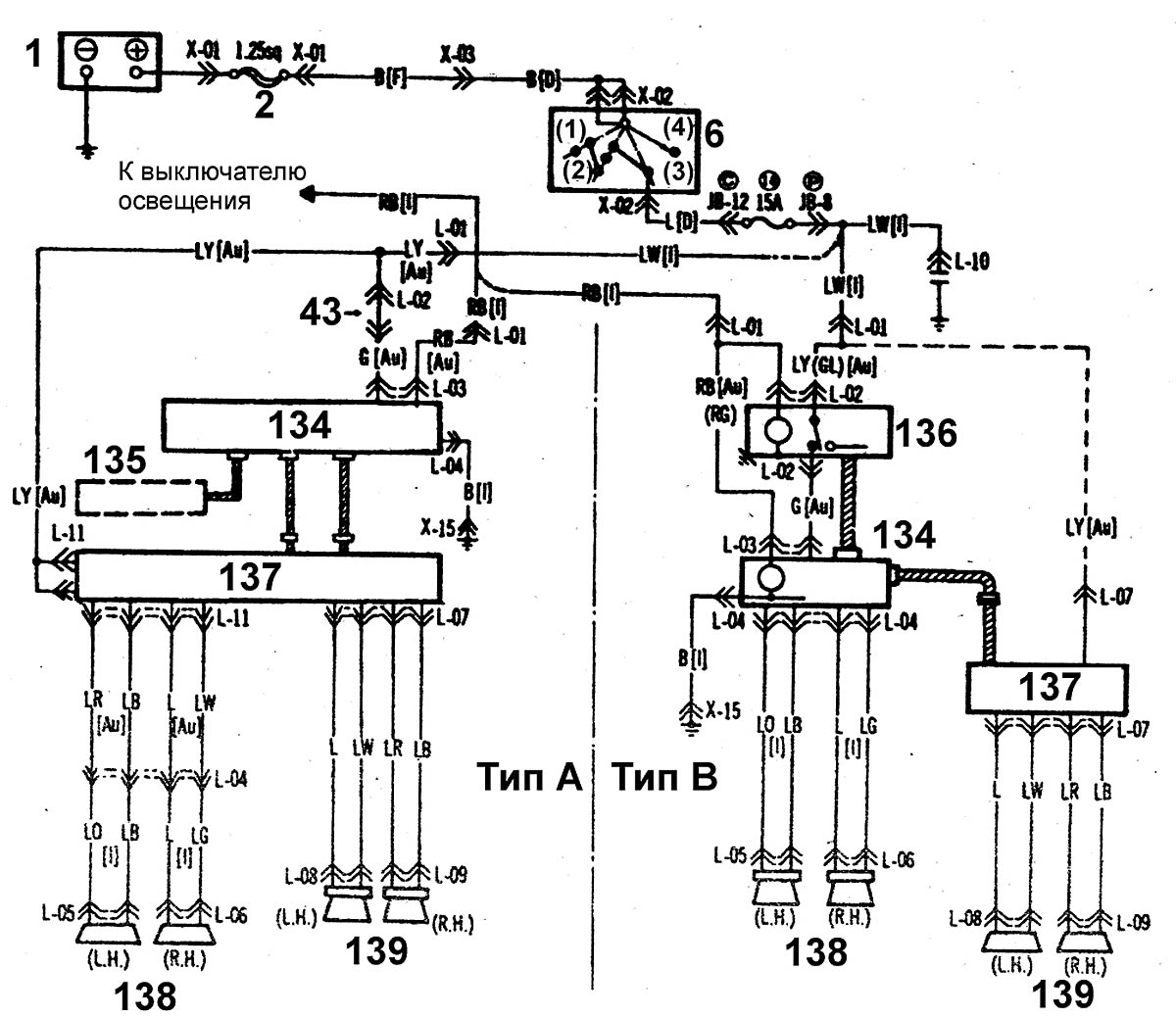

Схема 17. Аудиосистема моделей выпуска до 1985 года
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
Схема 17. Аудиосистема моделей выпуска до 1985 года
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
