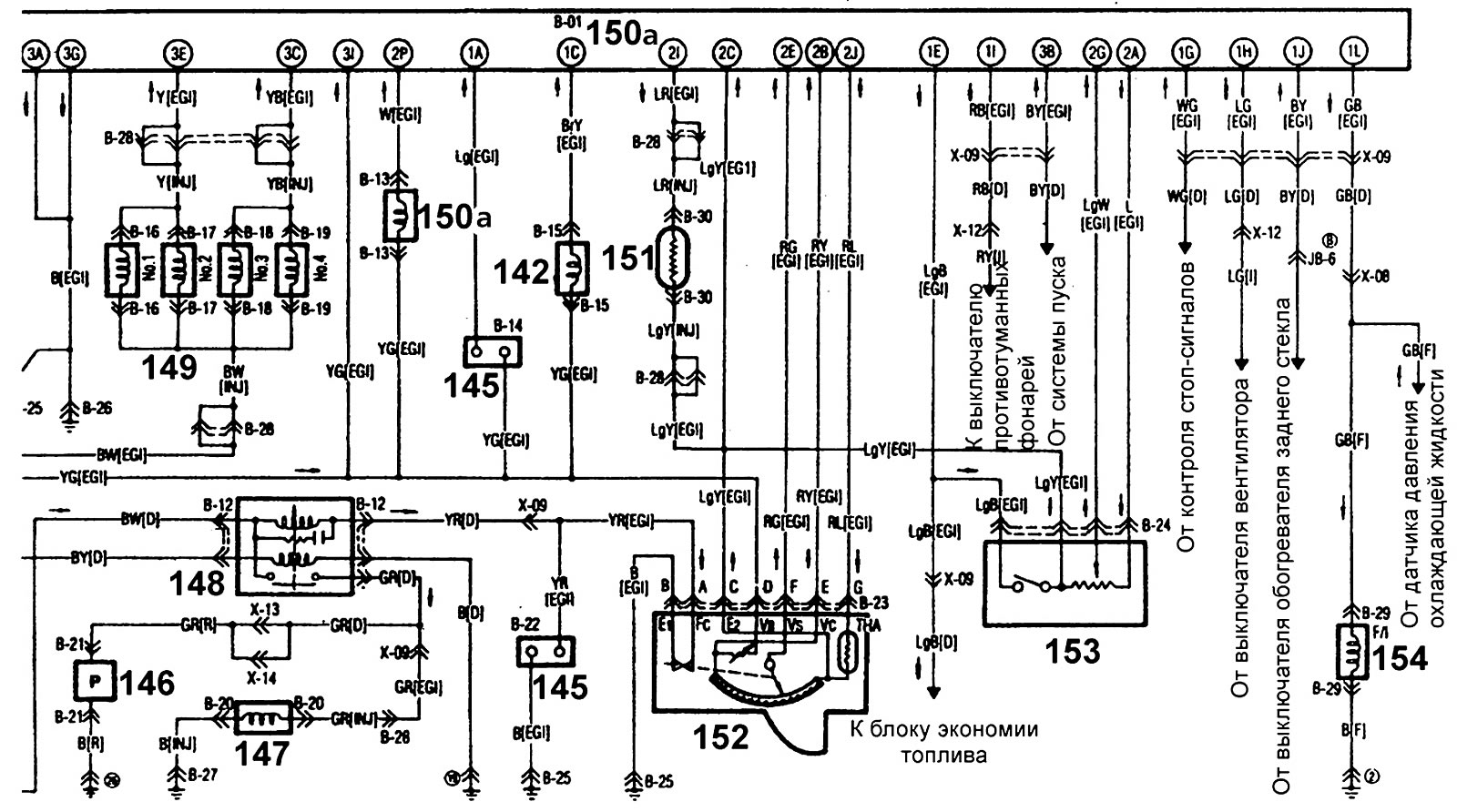

Схема 19 и 20. Система зажигания, вентилятор радиатора, система распределенного впрыска топлива и прогрева двигателя в режиме холостого хода

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения к электрическим схемам находятся здесь →
