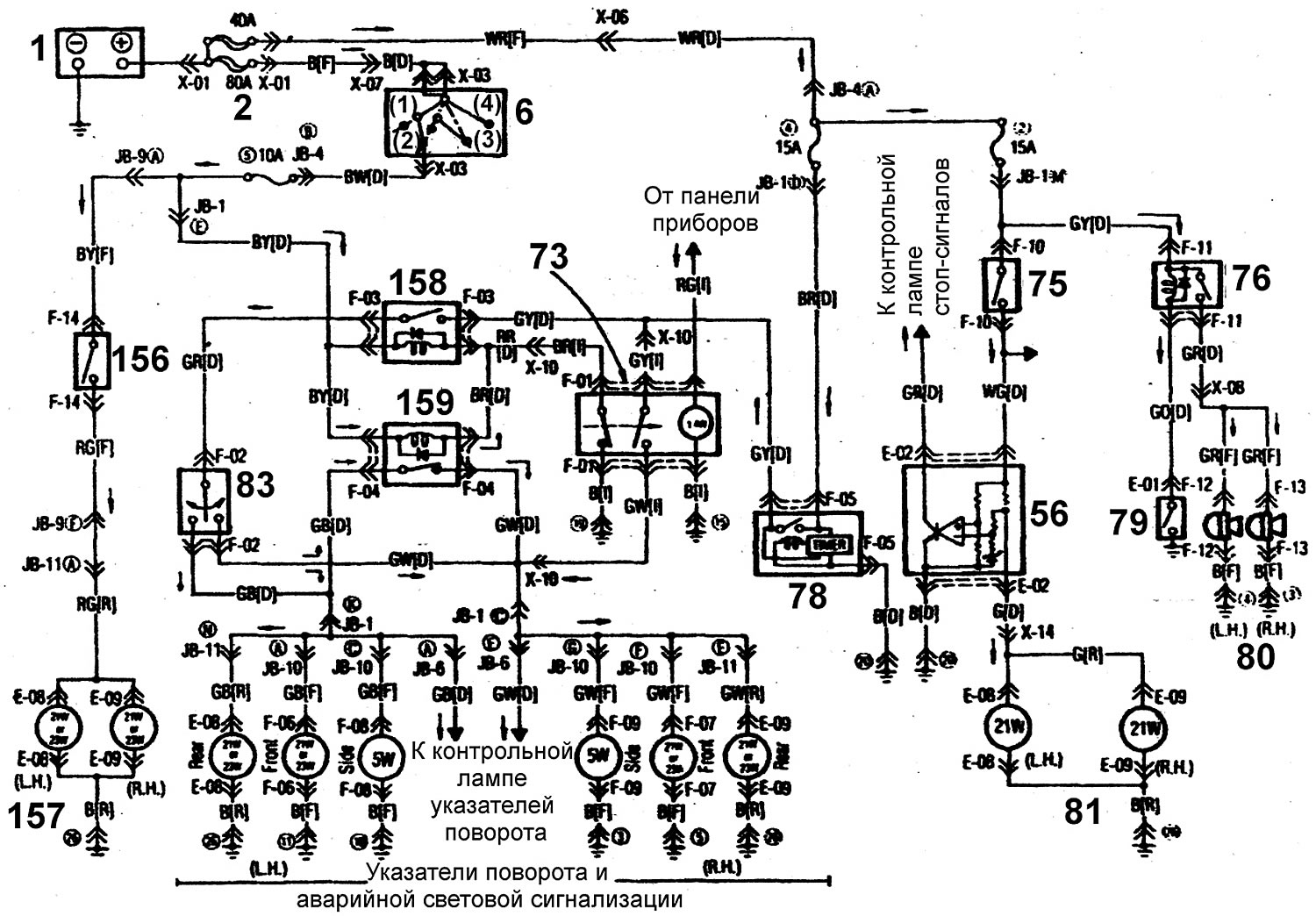

Схема 25. Контрольные лампы поворота и аварийной световой сигнализации, звукового сигнала, стоп-сигнала и фонарей заднего хода моделей с системой распределенного впрыска топлива
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
