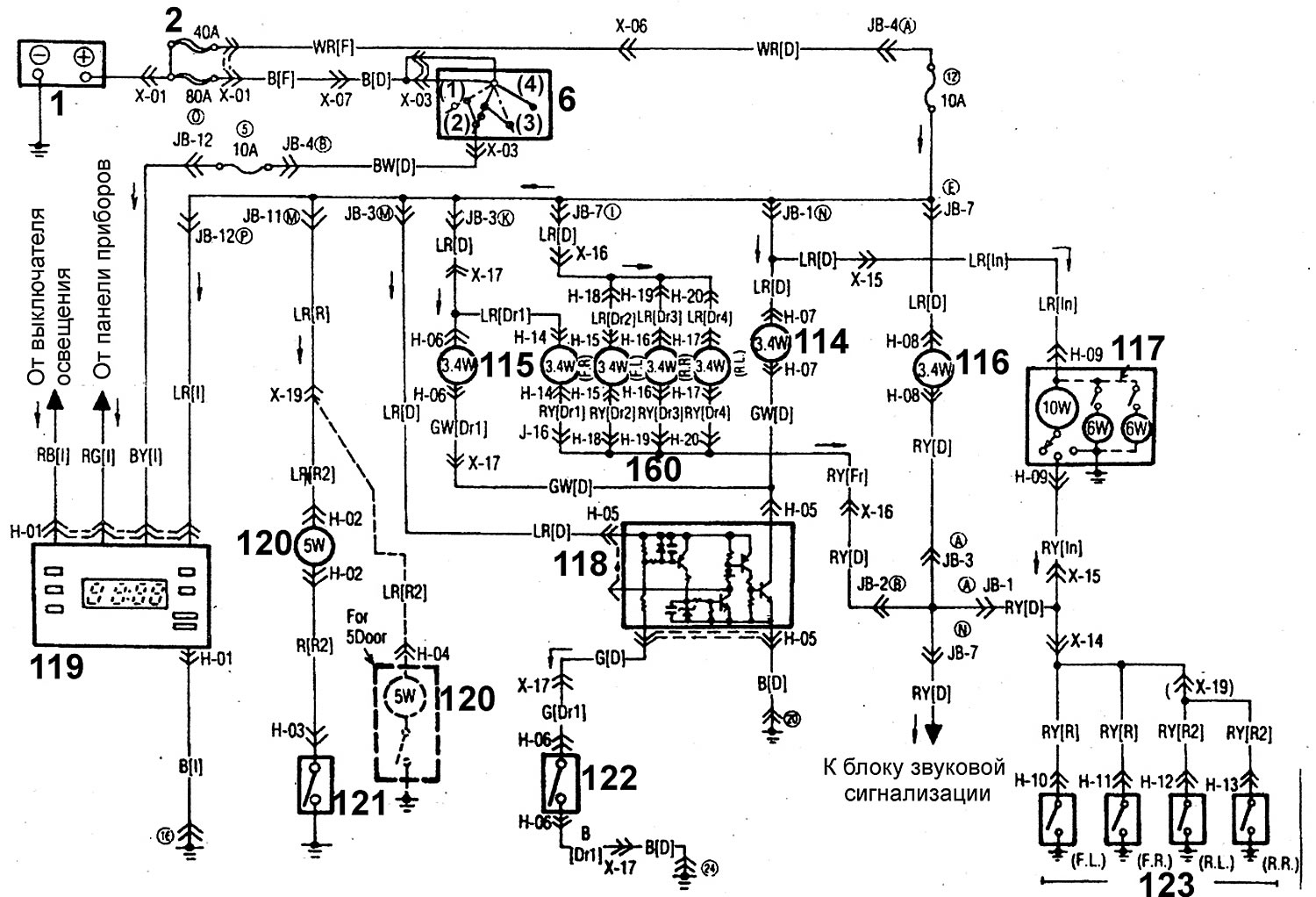

Схема 27. Часы, освещение багажника, подсветка выключателя зажигания и цилиндра замка двери, освещение салона, нижнее освещение и лампы, включающиеся при открытии двери, моделей с системой распределенного впрыска топлива
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
