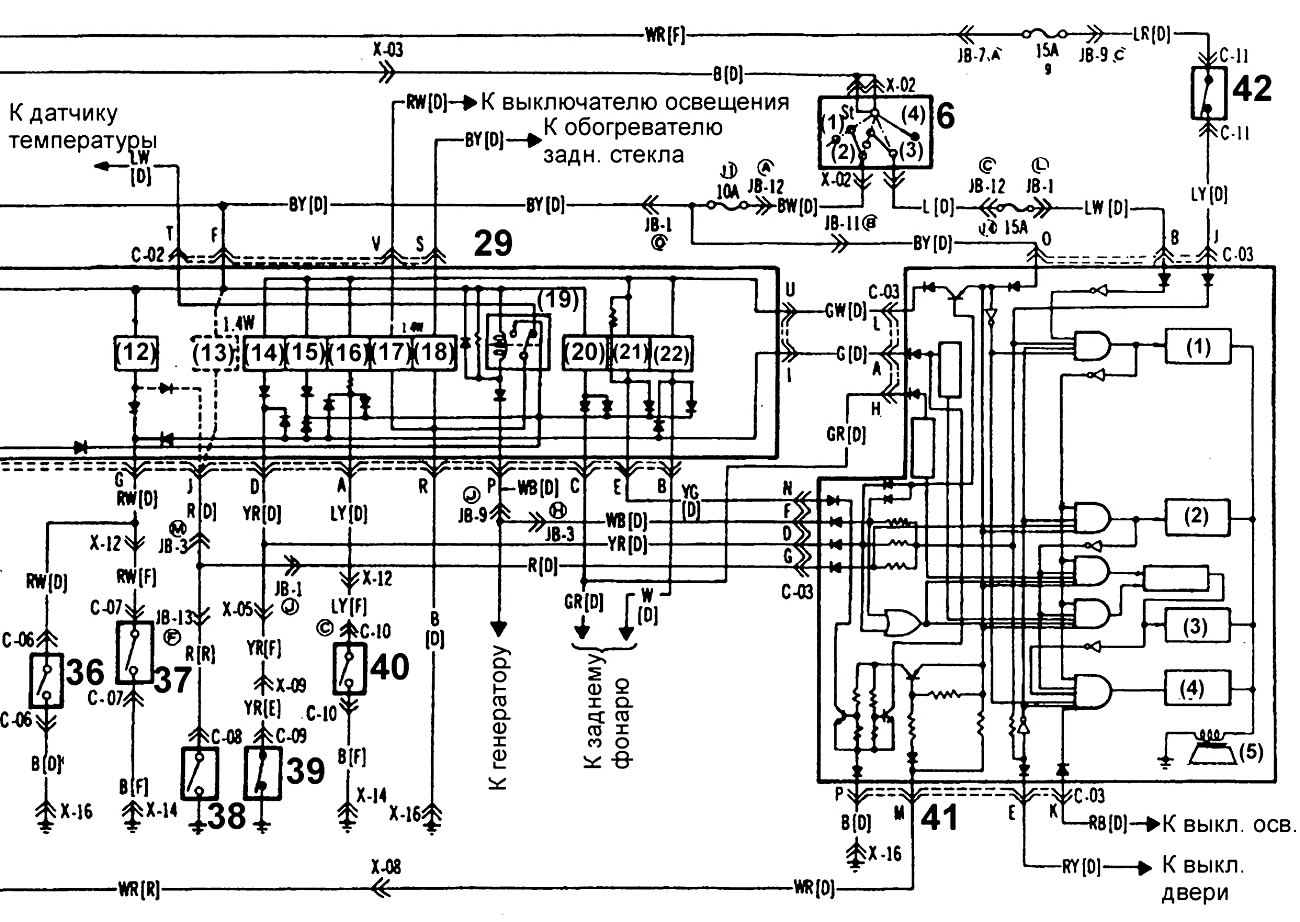

Схема 3 и 4. Комбинация приборов и датчики моделей выпуска до 1985 года
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Условные обозначения к электрическим схемам находятся здесь →
Схема 3 и 4. Комбинация приборов и датчики моделей выпуска до 1985 года
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Условные обозначения к электрическим схемам находятся здесь →
