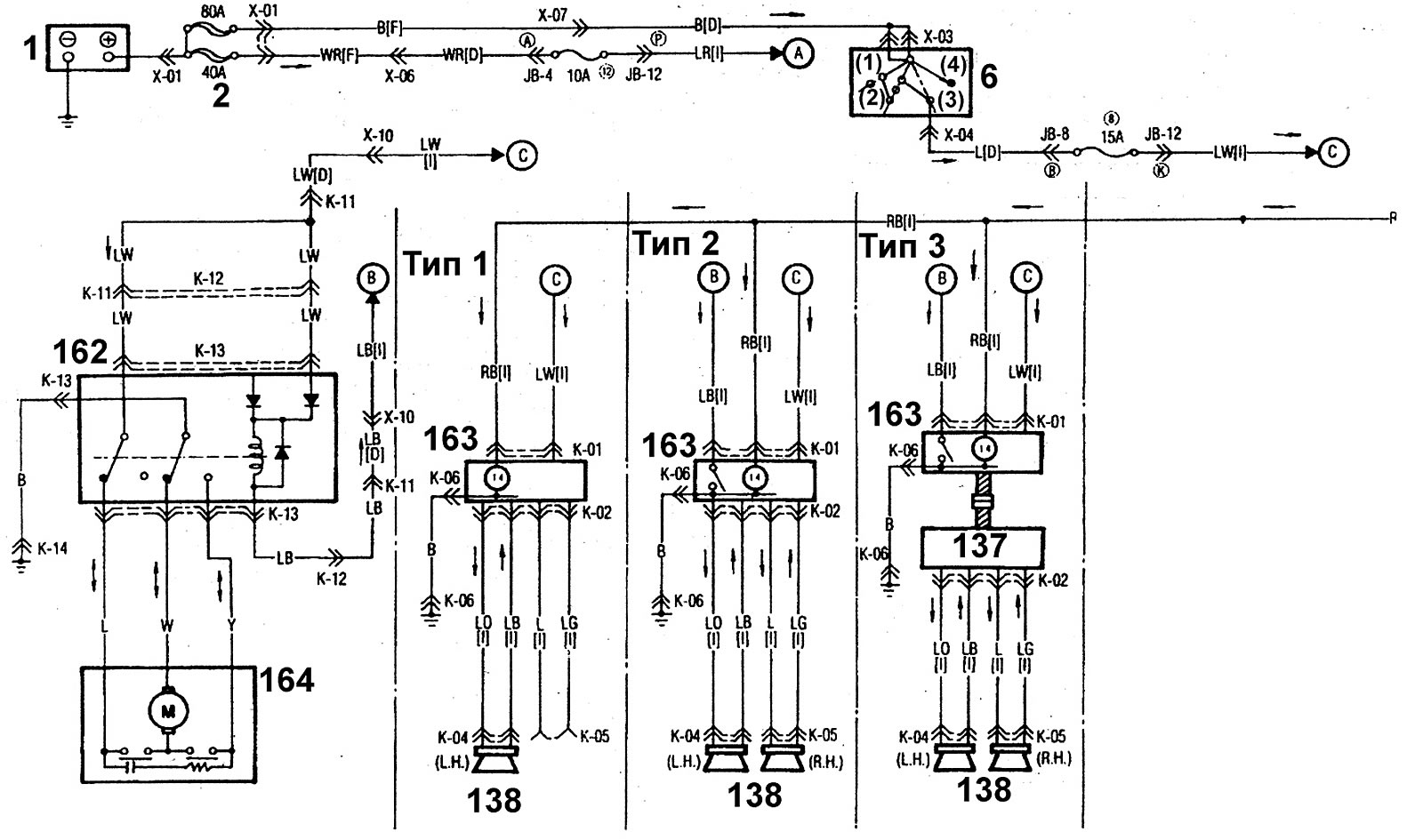

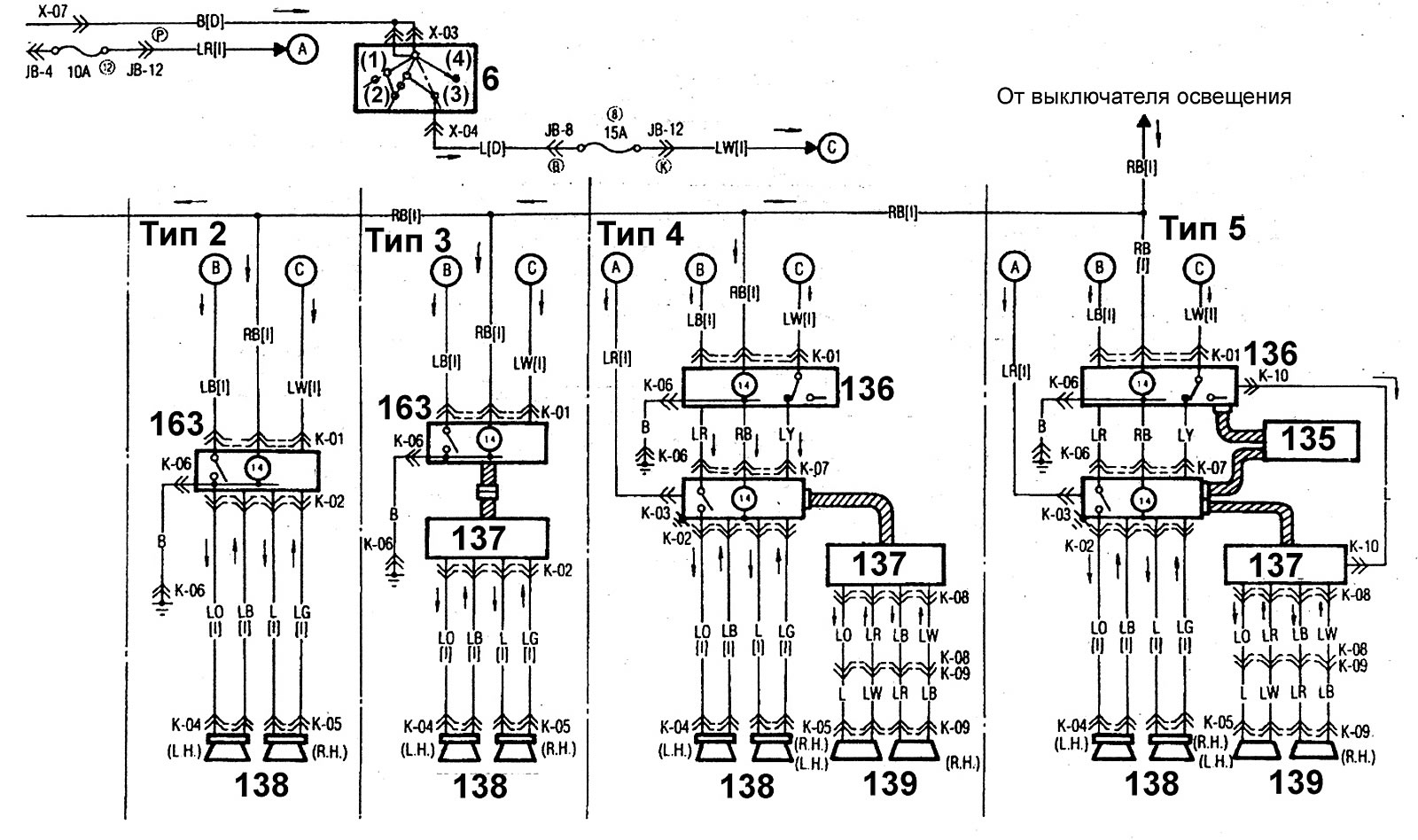

Схема 31 и 32. Аудиосистема и антенна с электрическим приводом моделей с системой распределенного впрыска

0

Схема 31 и 32. Аудиосистема и антенна с электрическим приводом моделей с системой распределенного впрыска топлива

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения к электрической схеме находятся здесь →
