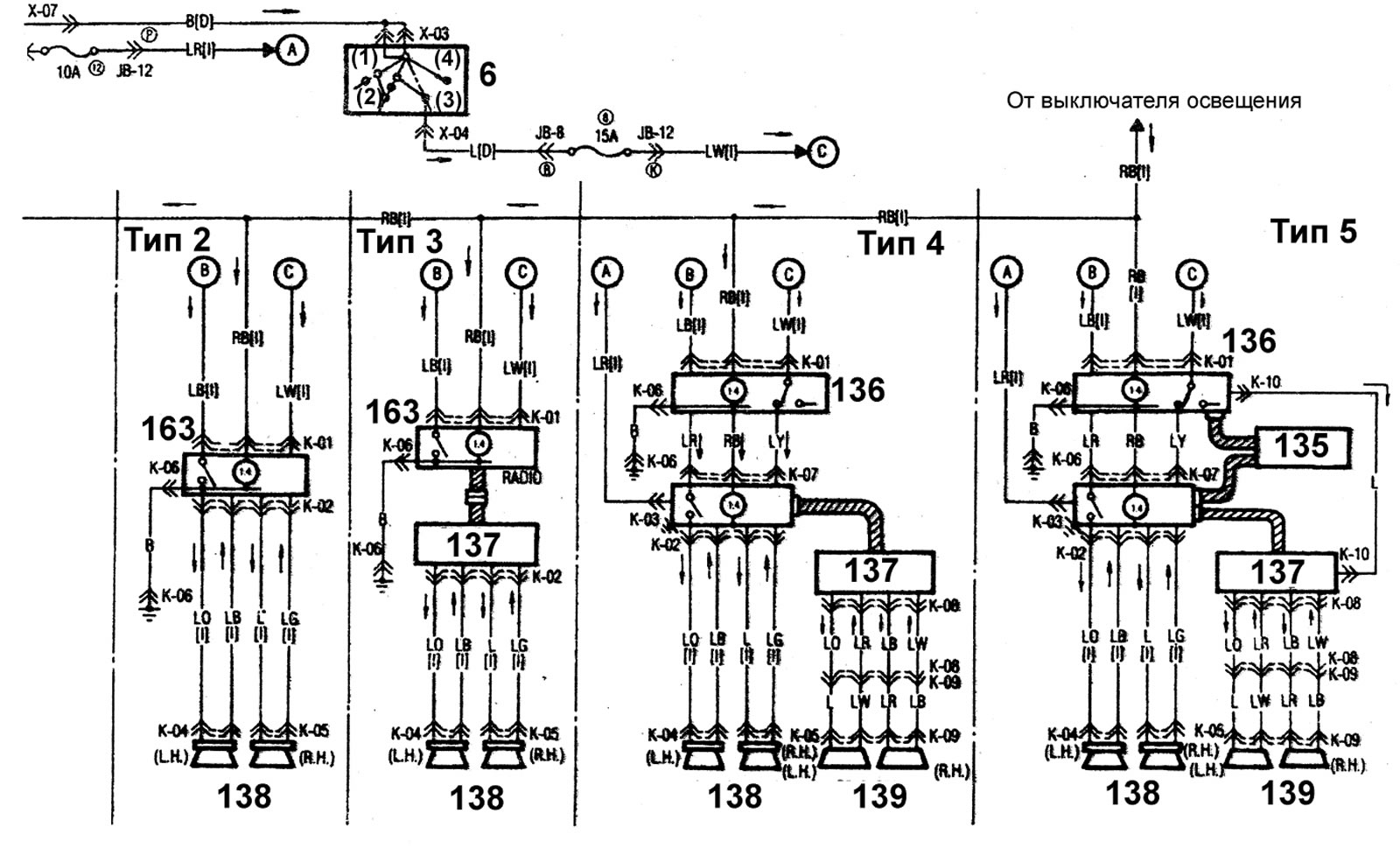

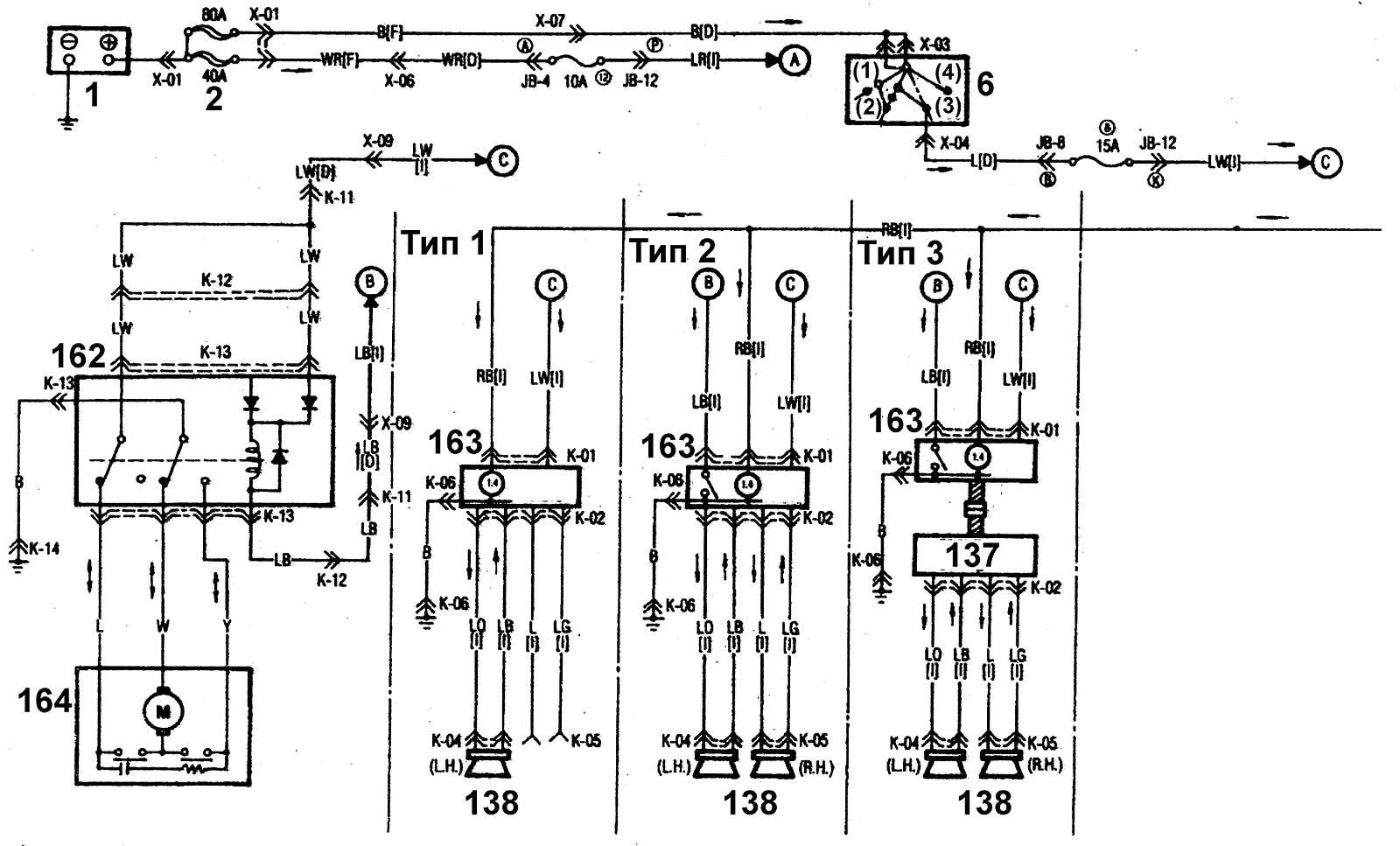

Схема 49 и 50. Аудиосистема и антенна с электрическим приводом моделей (с 1986 года выпуска) с карбюраторными двигателями

0

Схема 49 и 50. Аудиосистема и антенна с электрическим приводом моделей (с 1986 года выпуска) с карбюраторными двигателями

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения к электрическим схемам находятся здесь →
