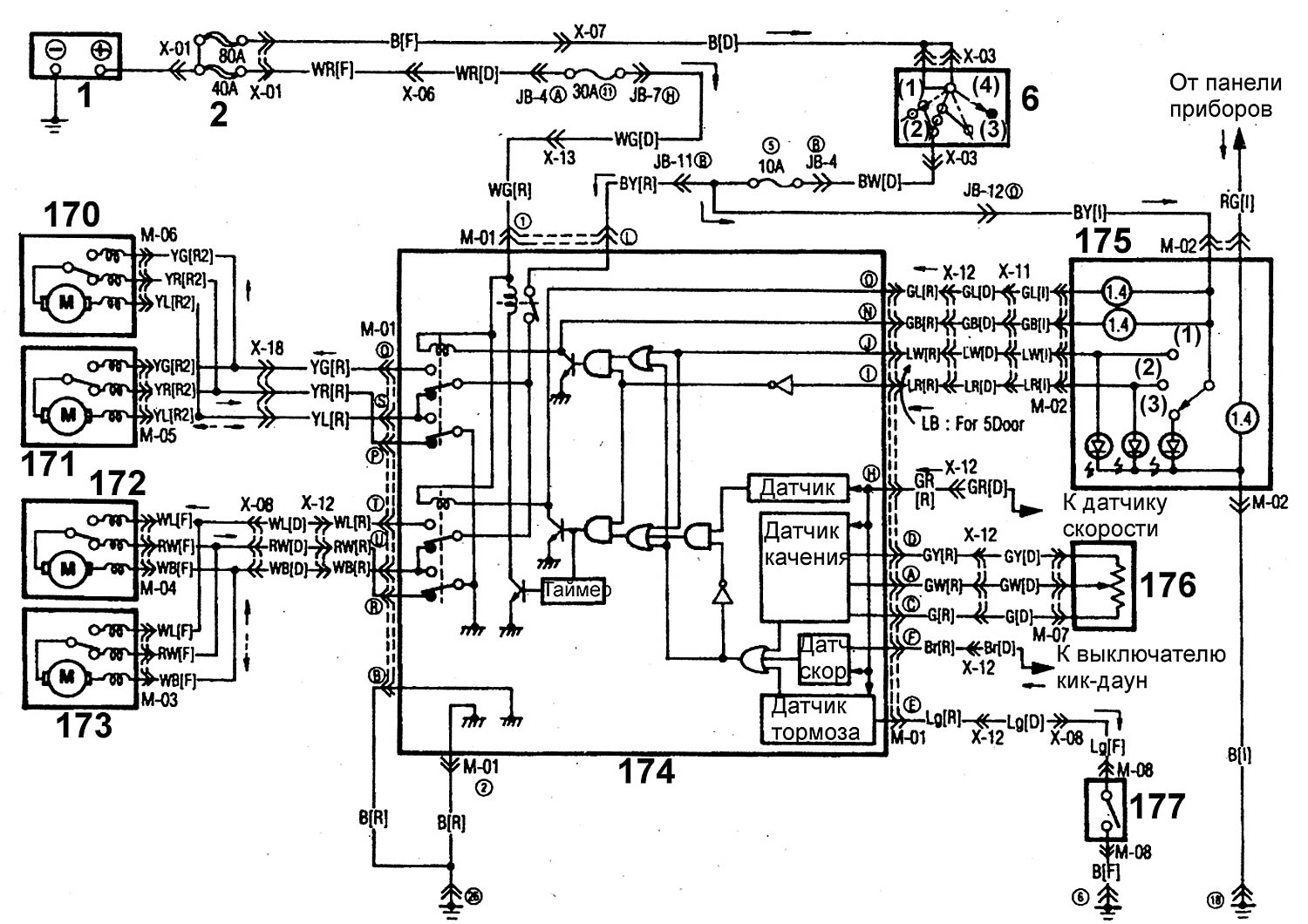

Схема 52. Система эконометра моделей (с 1986 года выпуска) с карбюраторными двигателями

0

Схема 52. Система эконометра моделей (с 1986 года выпуска) с карбюраторными двигателями

Открыть большую картинку в новой вкладке »

Условные обозначения к электрической схеме находятся здесь →
