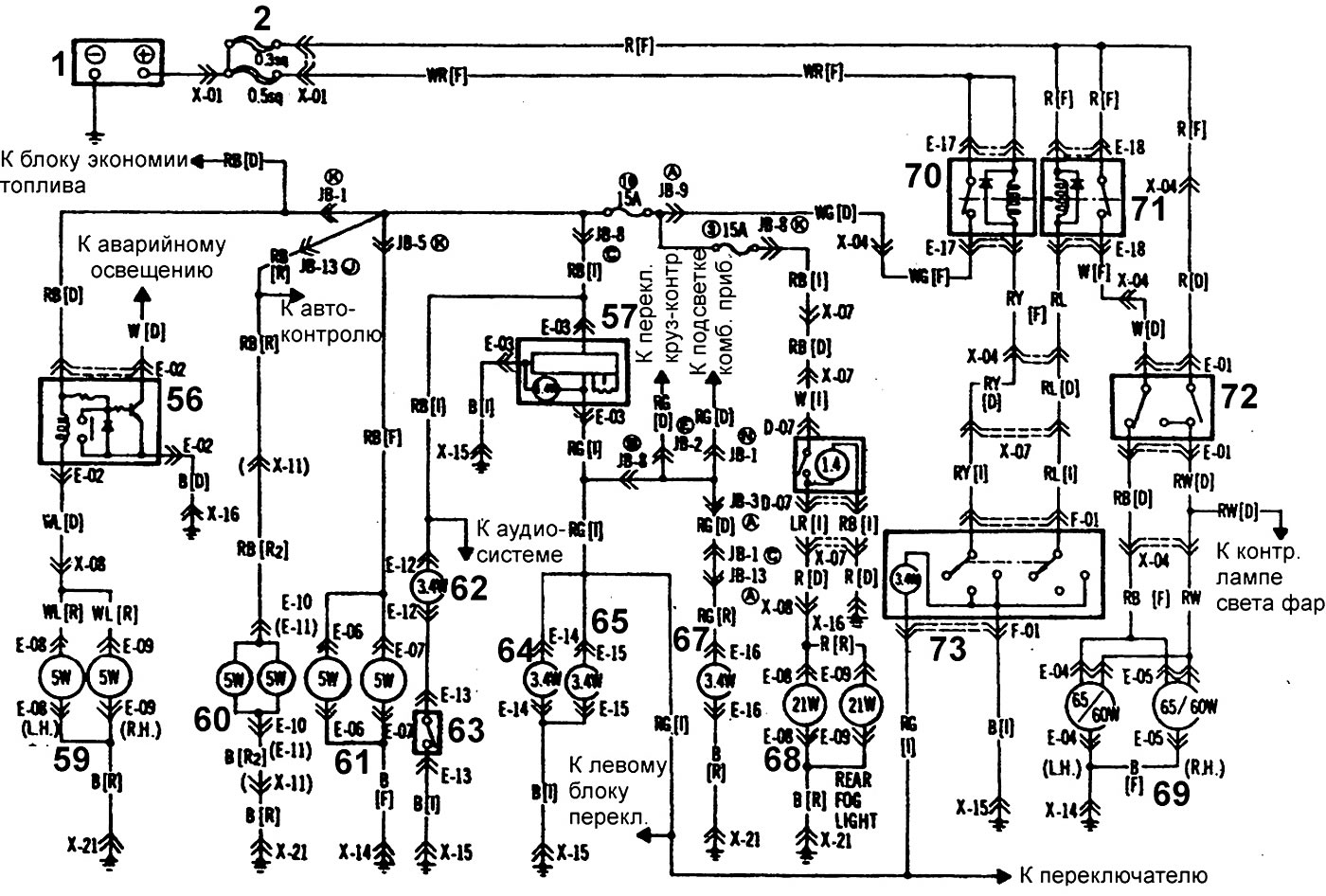

Схема 8. Головное и габаритное освещение, задние противотуманные фонари, освещение номерного знака и лампы освещения салона моделей с блоком переключателей на панели приборов (до 1985 года)
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
