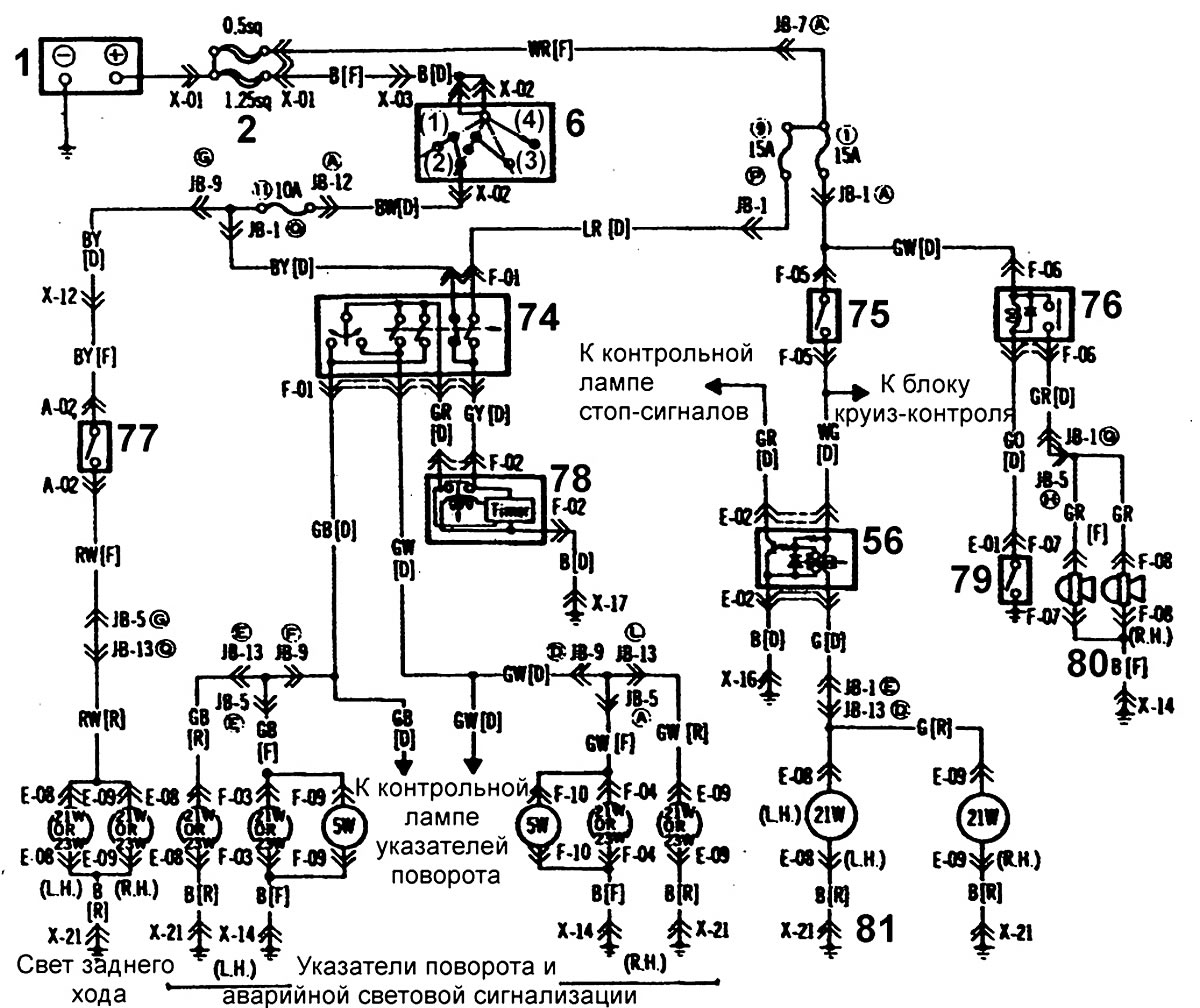

Схема 9. Контрольные лампы поворота и аварийной световой сигнализации, звукового сигнала, стоп-сигнала и фонарей заднего хода моделей без блока переключателей на панели приборов (до 1985 года)
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
