После регулировки свободного хода проверьте высоту установки педали сцепления, для чего измерьте расстояние от площадки педали до перегородки моторного отсека и сравните полученное значение с техническими данными.

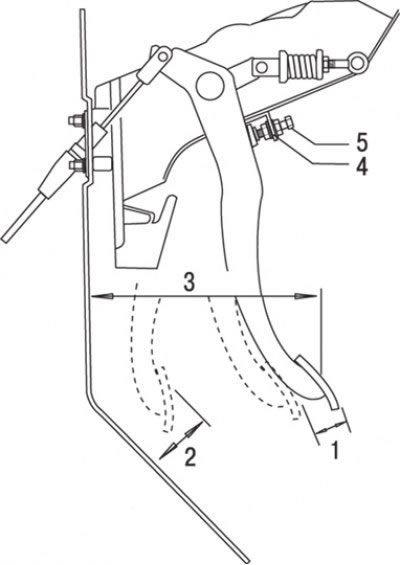

Рис. 2.16. Регулировка педали сцепления: 1 – свободный ход педали; 2 – высота педали при выключенном сцеплении; 3 – высота педали при включенном сцеплении; 4 – контргайка; 5 – стопорный регулировочный болт
Для регулировки высоты педали сцепления снимите воздуховод отопителя, расположенный под панелью приборов. Ослабьте контргайку 4 (рис. 2.16) и отрегулируйте высоту педали, поворачивая стопорный регулировочный болт 5. После окончания регулировки надежно затяните контргайку.

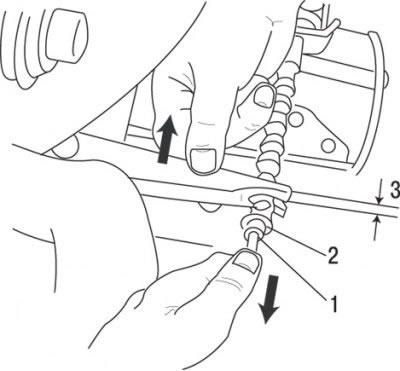

Рис. 2.17. Регулировка хода педали сцепления на рычаге выключения сцепления: 1 – регулировочная гайка; 2 – стопорный болт; 3 – свободный ход рычага выключения сцепления
Для регулировки хода педали нажмите на рычаг выключения сцепления в моторном отсеке, одновременно натягивая трос, и проверьте ход педали (рис. 2.17). Ослабьте контргайку и отрегулируйте ход педали, поворачивая регулировочную гайку 1. Перед затяжкой контргайки проверьте ход педали и ход рычага управления сцеплением.
