Внимание! Замену термостата проводите на холодном двигателе. Кроме того, при проведении каких-либо работ вблизи вентилятора для предотвращения его произвольного включения необходимо отсоединять провод от отрицательной клеммы аккумуляторной батареи.
Замена
Ознакомьтесь с предупреждениями, приведенными в разд. 2.
Отсоедините провод от отрицательной клеммы аккумуляторной батареи (если это не выполнено ранее).
Для облегчения доступа к корпусу термостата снимите распределитель зажигания.
Слейте охлаждающую жидкость из системы охлаждения до уровня, соответствующего нижнему краю термостата. Для этого отверните пробку наливной горловины радиатора и сливную пробку в его нижней части. После слива достаточного количества охлаждающей жидкости вверните сливную пробку.
Отсоедините верхний шланг радиатора от выпускной трубы корпуса термостата.

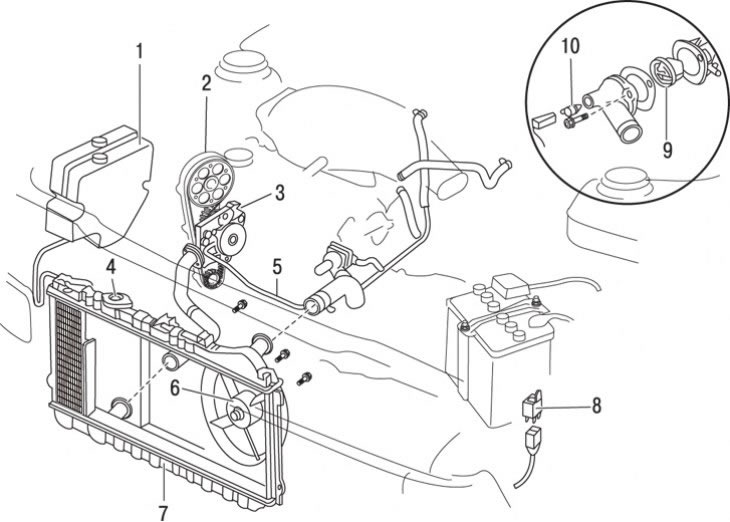

Рис. 5.1. Элементы системы охлаждения: 1 – расширительный бачок; 2 – зубчатый ремень; 3 – водяной насос; 4 – пробка наливной горловины радиатора; 5 – перепускной шланг; 6 – электродвигатель вентилятора радиатора; 7 – радиатор; 8 – реле включения вентилятора; 9 – термостат; 10 – термовыключатель вентилятора
Выверните термовыключатель вентилятора системы охлаждения (рис. 5.1).
Отверните две гайки и снимите корпус термостата с двигателя. Отсоединить затвердевшую прокладку, затрудняющую снятие корпуса термостата, можно с помощью резинового молотка.

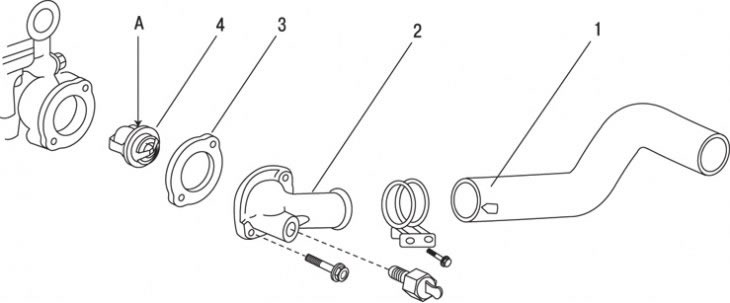

Рис. 5.2. Элементы крепления термостата: 1 – верхний шланг радиатора; 2 – корпус термостата; 3 – прокладка; 4 – термостат; А – штифт (при установке термостата он должен быть направлен вверх)
Отметьте положение и извлеките термостат из корпуса (рис. 5.2).
Перед установкой термостата очистите от остатков прокладки поверхность выпускной трубы и привалочную плоскость корпуса термостата.
На обе стороны новой прокладки нанесите тонкий слой герметика.
Установите термостат в корпус и расположите прокладку так, чтобы рифленая поверхность была направлена в сторону термостата. Установите крышку и закрепите болтами, затянув их требуемым моментом.
На выпускную трубу корпуса термостата наденьте шланг и надежно закрепите хомутом. Убедитесь, что стрелка на шланге совмещена с выступом на корпусе.
Вверните термовыключатель вентилятора радиатора.
Установите распределитель зажигания.
Залейте в систему охлаждения антифриз соответствующей концентрации.
Подсоедините провод к отрицательной клемме аккумуляторной батареи и пустите двигатель.
Дайте поработать двигателю при снятой пробке наливной горловины до тех пор, пока верхний шланг радиатора не станет горячим (термостат открыт).
Во время работы двигателя на холостом ходу долейте охлаждающую жидкость в радиатор до нижней части наливной горловины.
Установите пробку наливной горловины.
Проверка термостата
Лучше всего проверять термостат после его снятия с двигателя. Как правило, при подозрении на неисправность термостат наиболее целесообразно заменить, поскольку его стоимость невысока.
Для проверки снимите термостат.
При наличии следов сильной коррозии и повреждений термостат подлежит замене.
Для проверки работоспособности термостата подвесьте его на нитке в стеклянном сосуде, заполненном водой, и нагревайте воду до кипения, при этом термостат не должен касаться стенок сосуда. Температуру воды контролируйте термометром. Термостат должен начать открываться при температуре 88°С и при температуре 97°С должен открыться полностью. В противном случае замените его.
Термостат, который не закрывается при охлаждении воды, также подлежит замене.
Установите термостат.
