Снятие
Отсоедините провод от отрицательной клеммы аккумуляторной батареи, снимите воздушный фильтр и трубки подачи воздуха.
Слейте охлаждающую жидкость и отсоедините верхний шланг от радиатора.
Снимите распределитель зажигания.
Снимите кожух зубчатого ремня привода распределительного вала и зубчатый ремень.
Снимите топливный насос.
Снимите впускной коллектор.
Снимите генератор. На моделях с кондиционером воздуха отверните стяжной болт крепления компрессора кондиционера и осторожно снимите компрессор, стараясь не повредить магистраль (в которой поддерживается высокое давление) или радиатор. Отверните болты крепления кронштейна генератора и кондиционера к головке блока цилиндров и ослабьте затяжку остальных болтов кронштейна.
Снимите крышку головки блока цилиндров.
Отверните три болта крепления выпускного коллектора к каталитическому нейтрализатору или к приемной выпускной трубе и снимите каталитический нейтрализатор (или приемную трубу) с выпускного коллектора.

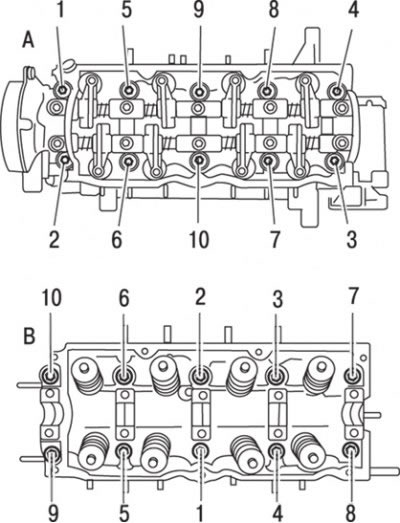

Рис. 3.13. Последовательность ослабления (А) и затяжки (В) болтов крепления головки блока цилиндров
Ослабьте затяжку болтов крепления головки блока цилиндров, отворачивая каждый болт на несколько оборотов за один проход. Отворачивайте болты в последовательности, показанной на рис. 3.13.
После ослабления затяжки болтов головки блока цилиндров отверните их и поместите в коробку с пронумерованными ячейками, чтобы впоследствии установить болты на прежние места.
Если снятие головки блока цилиндров затруднено, то отделите ее, введя лезвие монтажной лопатки между кронштейном генератора/компрессора кондиционера и головкой блока цилиндров.
Снимите головку блока цилиндров и прокладку головки.
Установка
Очистите блок цилиндров и головку блока цилиндров от остатков прокладки. Убедитесь в чистоте резьбы болтов крепления головки и отверстий блока цилиндров, так как при загрязнении могут нарушиться показания момента затяжки при установке головки.
Установите прокладку, головку блока цилиндров, распределительный вал и механизм привода клапанов в сборе с валами и коромыслами (если он был снят). Убедитесь в правильности положения прокладки.
Вверните болты крепления головки блока цилиндров и затяните их требуемыми моментами в последовательности, показанной на рис. 3.13.
Дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего.
После прогрева двигателя проверьте зазоры между клапанами и коромыслами и подтяните болты крепления головки блока цилиндров.
