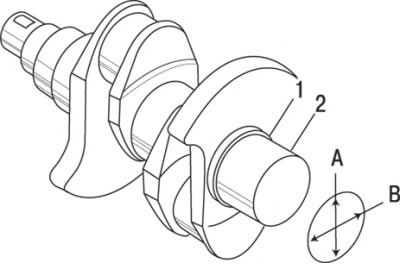

Рис. 3.45. Измерение диаметра шеек (коренных и шатунных) коленчатого вала в двух точках (1 и 2) и в двух диаметрально противоположных положениях (А и В)
Микрометром измерьте диаметры коренных и шатунных шеек, сравните результат со значениями, приведенными в технических данных. Проверьте овальность коренных и шатунных шеек вала, измерив их диаметр в нескольких точках по окружности. Проверьте конусность шеек, для чего измерьте диаметр шейки в местах около противовесов (рис. 3.45); результаты сравните со значениями, приведенными в технических данных. Если микрометр отсутствует, то измерения можно провести в мастерских за приемлемую плату.
При наличии повреждений, а также если овальность, конусность и износ шеек превышают установленные предельно допустимые значения, вал следует сдать на перешлифовку в специализированную мастерскую. После ремонта вала надо заменить коренные и шатунные подшипники ремонтными.
