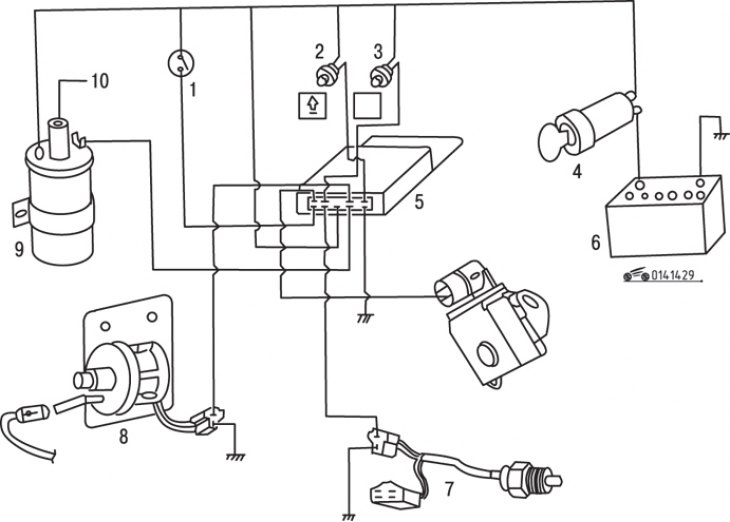

Рис. 14.29. Элементы системы экономии топлива: 1 – выключатель фар; 2 – контрольная лампа необходимости включения более высокой передачи; 3 – контрольная лампа чрезмерного открытия дроссельной заслонки; 4 – выключатель зажигания; 5 – аккумуляторная батарея; 6 – выключатель холостого хода в датчике положения дроссельной заслонки; 7 – выключатель 5-й передачи; 8 – вакуумный выключатель; 9 – катушка зажигания; 10 – к свечам зажигания
Элементы системы экономии топлива на двигателях с системой РВТ показаны на рис. 14.29. В системе предусмотрены две
контрольные лампы, одна служит индикатором необходимости включения более высокой передачи, другая – индикатором чрезмерного открытия дроссельной заслонки.
Контрольная лампа необходимости включения более высокой передачи загорается после того, как частота вращения коленчатого вала двигателя превысит 2800 мин-1 при нажатой до упора педали акселератора; не работает при включенной 5-й передаче или при торможении.
Контрольная лампа чрезмерного открытия дроссельной заслонки загорается, если давление во впускном коллекторе становится ниже 96–140 мм рт. ст., и выключается, если давление превышает этот предел.
Для проверки работы контрольной лампы подключите тахометр к двигателю. Пустите двигатель и проверьте, чтобы контрольная лампа загоралась при частоте вращения коленчатого вала двигателя 2650–2950 мин-1 и оставалась включенной до тех пор, пока частота вращения коленчатого вала двигателя превышает это значение.
Отсоедините разъем от выключателя 5-й передачи на коробке передач и соедините между собой контакты разъема. После этого контрольная лампа не должна загораться при увеличении частоты вращения коленчатого вала двигателя.
Для проверки контрольной лампы чрезмерного открытия дроссельной заслонки отсоедините трубку от вакуумного выключателя и подсоедините к нему вакуумный насос. Включите зажигание; контрольная лампа должна загореться, когда давление станет ниже 96–140 мм рт. ст., и должна погаснуть при превышении указанного давления.
