Система снижения токсичности при резком закрытии дроссельной заслонки

Данная система обеспечивает плавное закрытие дроссельной заслонки при резком торможении двигателем, вследствие чего не успевшее сгореть топливо не попадает в отработавшие газы и не приводит к повышению загрязнения окружающей среды.

Система состоит из клапана пламегасителя и установленного на карбюраторе пневматического амортизатора (на моделях с механической коробкой передач), управляющего дроссельной заслонкой.

Признаком неисправности пневматического клапана является немедленное закрытие дроссельной заслонки при резком отпускании педали акселератора. Отказ пламегасителя может проявляться в виде обратных выбросов пламени догорающей смеси и в продолжении работы двигателя после выключения зажигания.

Проверка технического состояния

Пламегаситель

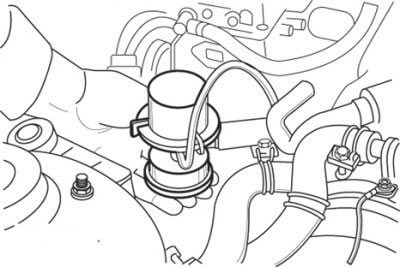

Пустите двигатель и поднесите руку сверху к пламегасителю (рис. 8.5).

Внимание! Увеличьте частоту вращения коленчатого вала двигателя до 3000 мин-1

, затем быстро отпустите дроссельную заслонку. Пламегаситель работает нормально, если от него ощущается поток воздуха.

Переведите двигатель в режим холостого хода. Отсоедините воздушный шланг от пламегасителя и закройте входное отверстие шланга. Если частота вращения коленчатого вала двигателя на холостом ходу после отсоединения воздушного шланга будет сильно отличаться от частоты вращения до отсоединения, значит, появилась утечка – пламегаситель следует заменить.

Пневматический амортизатор

Резко отведите рычаг дроссельной заслонки от пневматического амортизатора и проверьте скорость перемещения штока пневматического амортизатора на всю его длину. Отпустите рычаг дроссельной заслонки и убедитесь, что после соприкосновения со штоком пневматического амортизатора рычаг плавно возвращается в положение, соответствующее холостому ходу.

Чтобы отрегулировать пневматический амортизатор, пустите двигатель, прогрейте и оставьте работать на холостом ходу.

Подключите тахометр. Медленно увеличивая частоту вращения коленчатого вала двигателя, проверьте, отходит ли шток пневматического амортизатора от рычага дроссельной заслонки примерно при 2200 мин^-1. Для регулировки отпустите контргайку и доверните пневматический амортизатор.

Если после регулировки пневматический амортизатор не работает в установленном режиме, замените его.

Замена деталей

Пламегаситель

Снимите воздухоподводящий шланг и, отжав защелки, отсоедините пламегаситель от кронштейна.

Установите в кронштейн новый пламегаситель и подсоедините воздухоподводящий шланг.

Пневматический амортизатор

Ослабьте контргайку и выверните пневматический амортизатор из кронштейна (рис. 8.6).

Установите новый пневматический амортизатор и отрегулируйте его, как описано выше.
