Снятие

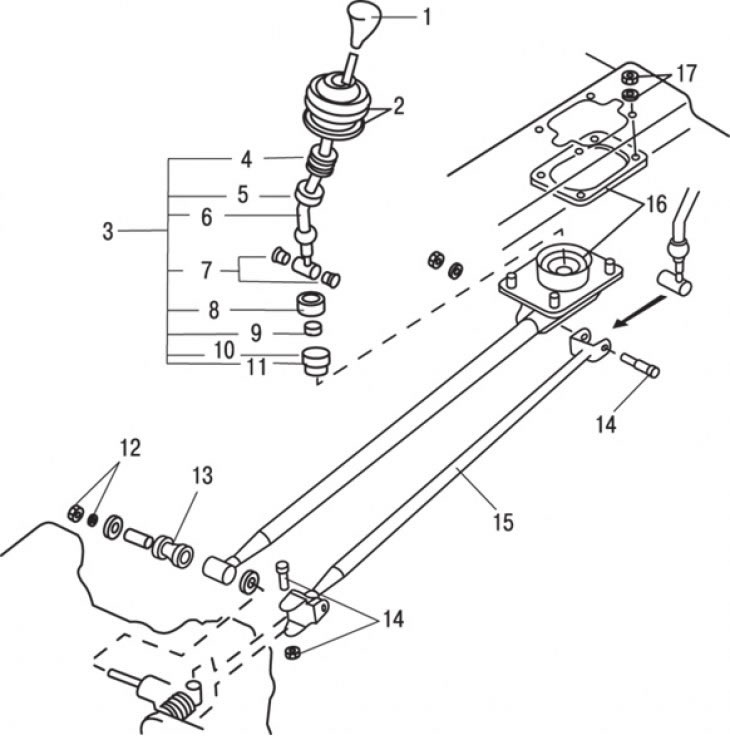

Рис. 9.12. Элементы рычага переключения передач: 1 – рукоятка рычага переключения передач; 2 – чехол; 3 – детали рычага переключения; 4 – пружина; 5 – верхнее шаровое седло; 6 – рычаг переключения передач; 7 – втулка; 8 – нижнее шаровое седло; 9 – держатель; 10 – пластина; 11 – чехол; 12 – гайка и шайба; 13 – втулка; 14 – болты и гайки; 15 – тяга переключения; 16 – тяга удлинения и узел подвески; 17 – гайки крепления узла подвески
В салоне автомобиля снимите ручку с рычага переключения передач, чехол рычага переключения и передние и задние стойки (рис. 9.12).
Поднимите переднюю часть автомобиля и надежно закрепите на подставке.
Выверните стопорные гайки и болты и опустите тягу переключения с автомобиля.

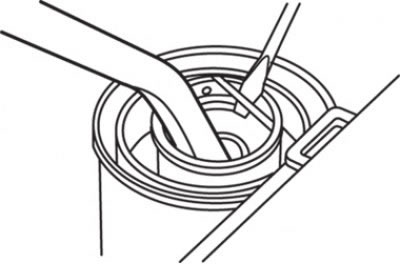

Рис. 9.13. Использование отвертки для освобождения хомута пружины рычага переключения передач
Отверткой освободите хомут пружины рычага переключения передач и снимите с автомобиля рычаг в сборе (рис. 9.13).
Отверните гайки крепления тяги удлинения и болты, снимите стержень удлинения, подвеску и прокладки.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Нанесите литиевую смазку на перемещающиеся и трущиеся детали рычага переключения передач.
