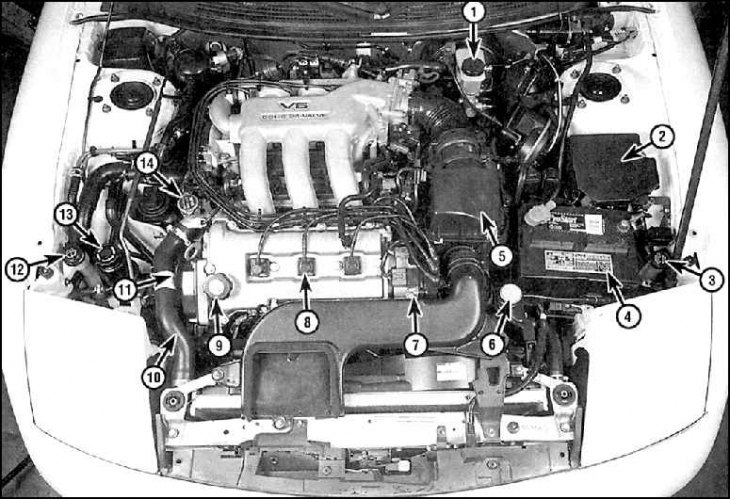

Вид двигательного отсека моделей с 6-цилиндровым двигателем (Forde Probe)
1. Бачок тормозной жидкости; 2. Блок предохранителей/ реле; 3. Бачок охлаждающей жидкости; 4. Аккумулятор; 5. Воздушный фильтр; 6. Колпачок радиатора; 7. Распределитель зажигания; 8. Свеча зажигания 9. Колпачок горловины залива масла; 10. Шланг радиатора; 11. Щуп для проверки уровня масла; 12. Бачок омывающей жидкости; 13. Бачок жидкости системы гидроусиления рулевого управления; 14. Колпак горловины залива охлаждающей жидкости

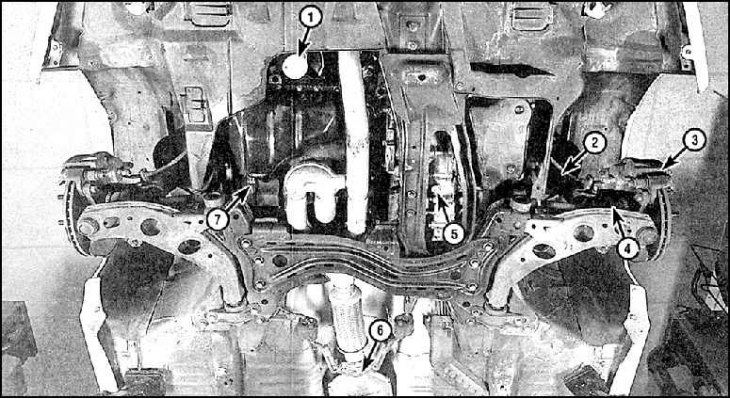

Вид снизу двигательного отсека моделей с 6-цилиндровым двигателем (Forde Probe)
1. Масляный фильтр; 2. Тормозная трубка; 3. Суппорт тормоза; 4. Пыльник внешнего ШРУС; 5. Сливная заглушка автоматической коробки передач; 6. Выхлопная система; 7. Сливная заглушка масляного поддона

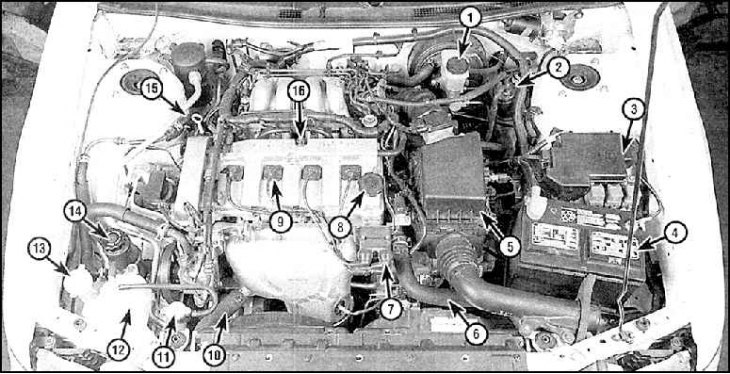

Вид двигательного отсека моделей с 4-цилиндровым двигателем (1998 Mazda 626)
1. Бачок тормозной жидкости; 2. Топливный фильтр; 3. Блок предохранителей/ реле; 4. Аккумулятор; 5. Воздушный фильтр; 6. Верхний шланг радиатора; 7. Катушка зажигания; 8. Колпачок горловины залива масла; 9. Свеча зажигания; 10. Нижний шланг радиатора; 11. Колпачок радиатора; 12. Бачок охлаждающей жидкости; 13. Бачок омывающей жидкости; 14. Бачок жидкости системы гидроусиления рулевого управления; 15. Щуп для проверки уровня масла; 16. Клапан вентиляции картера

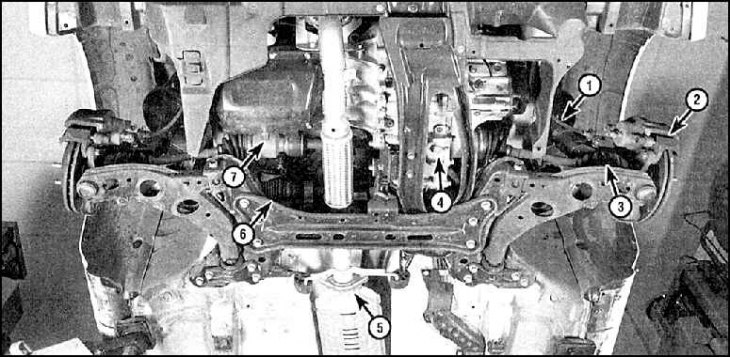

Вид снизу двигательного отсека моделей с 4-цилиндровым двигателем
1. Тормозная трубка; 2. Суппорт тормоза; 3. Пыльник внешнего ШРУС; 4. Сливная заглушка механической коробки передач; 5. Выхлопная система; 6. Чехол рулевого механизма; 7. Сливная заглушка масляного поддона

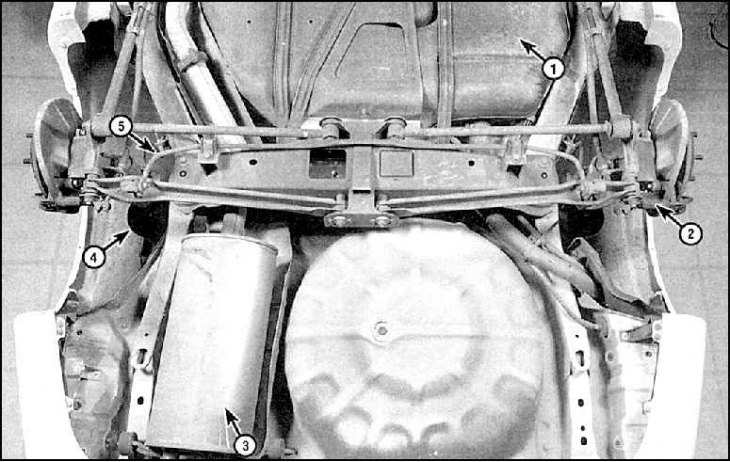

Вид снизу задней части кузова
1. Топливный бак; 2. Суппорт тормоза; 3. Глушитель; 4. Пружина и амортизатор; 5. Стабилизатор поперечной устойчивости
Каждые 400 км пробега или еженедельно
Проверьте уровень масла.
Проверьте уровень охлаждающей жидкости.
Проверьте уровень жидкости стеклоомывателей.
Проверьте уровень тормозной жидкости и жидкости гидравлического привода сцепления.
Проверьте состояние шин и давление в шинах.
Каждые 5000 км пробега или через 3 месяца
Все пункты, указанные выше, плюс:
Проверьте уровень жидкости системы гидроусиления рулевого управления.
Проверьте уровень жидкости автоматической коробки передач.
Замените моторное масло и масляный фильтр.
Каждые 12000 км пробега или через 6 месяцев
Все пункты, указанные выше, плюс:
Проверьте ремни безопасности.
Проверьте и замените, если необходимо, щетки стеклоочистителей.
Проверьте состояние аккумулятора.
Проверьте натяжение приводных ремней.
Проверьте и замените, если необходимо, шланги в двигательном отсеке.
Проверьте систему охлаждения.
Проведите перестановку колес.
Каждые 24000 км пробега или через 12 месяцев
Все пункты, указанные выше, плюс:
Проверьте тормозную систему*.
Проверьте уровень масла механической коробки передач.
Каждые 48000 км пробега или через 24 месяца
Все пункты, указанные выше, плюс:
Замените воздушный фильтр*.
Замените свечи зажигания (модели с четырехцилиндровым двигателем).
Осмотрите и замените, если необходимо, провода высокого напряжения, крышку распределителя зажигания и бегунок.
Проверьте и, если необходимо, замените клапан вентиляции картера.
Проверьте и, если необходимо, отрегулируйте скорость холостого хода (только модели до 1997 года выпуска).
Проверьте и отрегулируйте угол опережения зажигания (только модели до 1997 года).
Замените охлаждающую жидкость и промойте систему охлаждения.
Замените тормозную жидкость.
Проверьте элементы подвески, рулевого управления и пыльники полуосей*.
Замените жидкость автоматической коробки передач**.
Замените масло механической коробки передач.
Проверьте выхлопную систему.
Проверьте систему питания.
Каждые 96000 км или через 48 месяцев
Проверьте и отрегулируйте клапанные зазоры (только модели с 1998 года выпуска).
Замените топливный фильтр.
Замените свечи зажигания, модели с шестицилиндровым двигателем.
Замените газораспределительный ремень.
* Если эксплуатация автомобиля проходила в тяжелых условиях, например, в пыльной местности, при буксировке прицепа, движение с низкой скоростью и частыми остановками в городе, при минусовой температуре воздуха и т.д. проводите операции технического обслуживания, помеченные звездочкой каждые 12000 км или через 6 месяцев.
** При эксплуатации автомобиля в тяжелых условиях заменяйте жидкость автоматической коробки передач каждые 24000 км.
