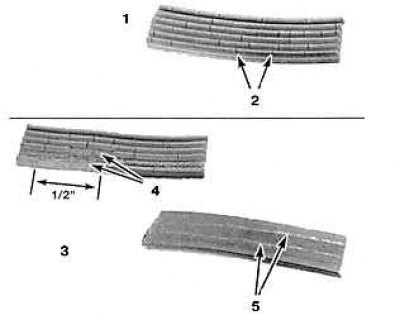

Степень износа приводных ремней
1. Допустимый износ
2. Поперечные трещины на ребрах ремня
3. Недопустимый износ
4. Отсутствуют прилегающие участки ребер ремня длиной более 1 см
5. Трещины, параллельные ребрам ремня
Проверка
1. Осмотрите приводной ремень по всей длине с обеих сторон на наличие трещин или следов износа.
2. Проверьте натяжение приводного ремня, надавив на ремень посередине между двумя шкивами, и измерьте отклонение ремня (1) при помощи линейки (4). Проверьте, чтобы линейка была перпендикулярна (2) рейке (3).
Регулировка натяжения
1. Для регулировки натяжения приводного ремня насоса системы гидроусиления рулевого управления и компрессора кондиционера на моделях с четырехцилиндровым двигателем открутите стяжной болт насоса и стопорный болт, затем подкрутите регулировочный болт, ослабляя или усиливая натяжение ремня.
2. На моделях с четырехцилиндровым двигателем для регулировки натяжения приводного ремня водяного насоса и генератора ослабьте крепежные болты генератора и подкрутите регулировочную гайку.

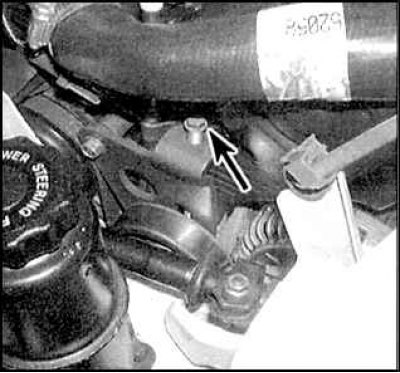

3. На моделях с шестицилиндровым двигателем для регулировки натяжения приводного ремня насоса системы гидроусиления рулевого управления и компрессора кондиционера ослабьте верхнюю гайку натяжителя и подкрутите регулировочный болт (указан стрелкой).

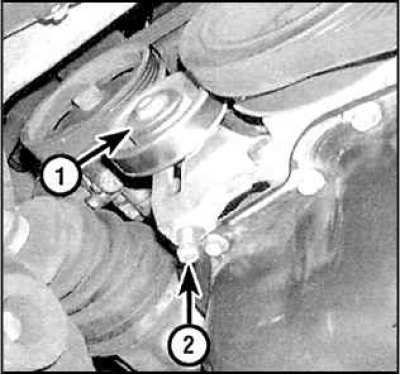

4. На моделях с шестицилиндровым двигателем для регулировки натяжения приводного ремня водяного насоса и генератора ослабьте нижнюю гайку (1) натяжителя и подкрутите регулировочный болт (2).
Замена
1. Ослабьте натяжение приводного ремня и снимите его со шкивов.

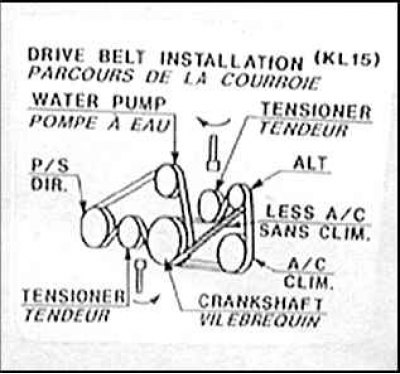

2. Если один ремень требует замены, рекомендуется также заменить остальные ремни. Диаграмма установки ремней обычно приведена на табличке, расположенной в двигательном отсеке или на капоте.
3. Установка нового ремня проводится в обратном порядке снятия.
