Датчики положения коленчатого/ распределительного вала

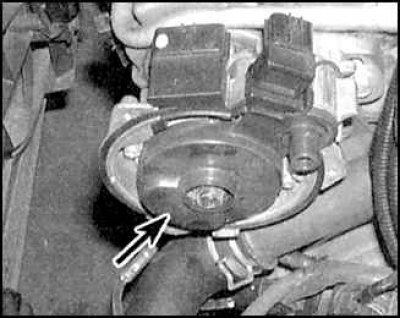

Датчики положения коленчатого/ распределительного вала на некоторых моделях расположены в этом кожухе на распределителе зажигания (стрелка).

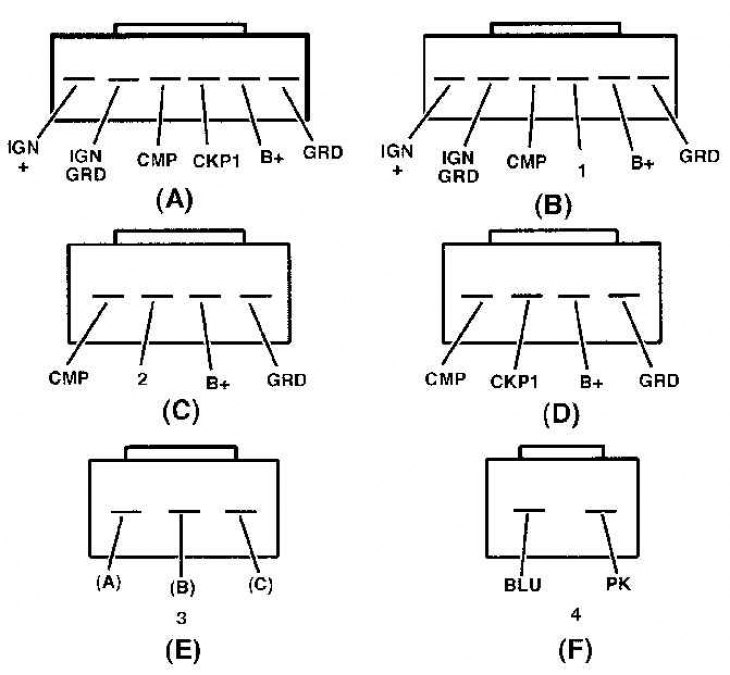

Разъемы подключения датчиков положения коленчатого/ распределительного вала
1. Не используется
2. Не используется
3. Датчик положения коленчатого вала, установленный на блоке цилиндров
4. Датчик положения распределительного вала моделей Mazda 1998 года выпуска
Проверка
Датчик N1 (расположен на распределителе зажигания)
1. Снимите распределитель зажигания и подсоедините на место больший из двух разъемов подключения.
2. Подсоедините вольтметр к клеммам CKP1 и GRD. Вращая вал распределителя, проверьте, чтобы за один полный оборот стрелка вольтметра отклонилась 4 раза на моделях с четырехцилиндровым двигателем и 6 раз на моделях с 6-цилиндровым двигателем.
3. Замените датчик, если он неисправен.
Датчик N2 (расположен на блоке цилиндров)

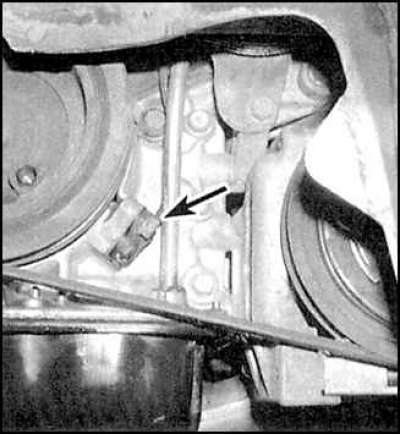

4. Измерьте зазор между датчиком (указан стрелкой) и зубчатым колесиком на коленчатом валу. Он должен составлять 0,5–1,5 мм.
5. Проверьте, чтобы сопротивление между клеммами А и В разъема подключения датчика составляло примерно 550 Ом. Замените датчик, если необходимо.
Замена (датчик N2)
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Отсоедините разъем подключения датчика, открутите крепежные болты и снимите датчик.
3. Установка проводится в обратном порядке снятия.
