Контрольно-измерительное оборудование

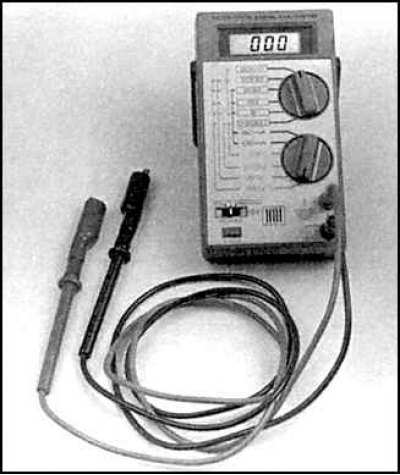

Для проверки систем впрыска топлива и снижения токсичности выхлопов необходимо использовать цифровые универсальные контрольно-измерительные приборы, так как они имеют большую точность измерений и большее сопротивление внутреннего контура.

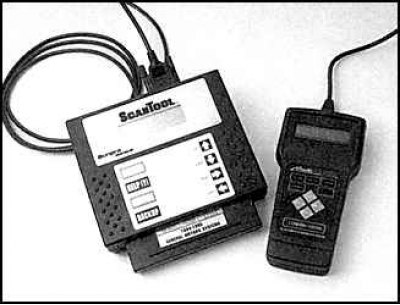

Ручные сканеры являются наиболее удобными и универсальными устройствами для проверки систем управления работой двигателя на моделях более поздних годов выпуска.
Системы OBD-I (модели до 1995 года выпуска)
Электронный блок управления имеет встроенную систему самодиагностики (On Board Diagnosis (OBD) system), которая служит для поиска неисправностей в системе и включает контрольную лампочку двигателя на приборном щитке в случае обнаружения неисправностей. Код неисправности сохраняется в памяти электронного блока управления и доступен для считывания.
Считывание кодов неисправности систем OBD-I

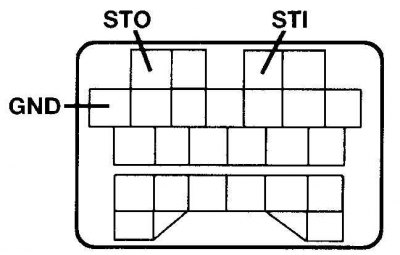

Для считывания записанных в памяти электронного блока управления кодов неисправности соедините клеммы STI и GND диагностического разъема подключения.
Подсоедините вольтметр к клемме STO и "массе" автомобиля. Включите зажигание и подсчитайте число отклонения стрелки прибора или миганий контрольной лампочки двигателя. Например, код 34 будет выведен как 3 длинных мигания лампочки, пауза, 4 коротких мигания.
Очистка кодов неисправности системы OBD-I
Для очистки кодов неисправности отсоедините провод минусовой клеммы аккумулятора и выжмите педаль тормоза дольше, чем на 5 секунд.
Коды неисправности систем OBD-I (модели 1993-1995 годов выпуска, кроме моделей 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической коробкой передач)
| Код неисправности | Неисправный элемент или система |
| 02 | Датчик положения коленчатого вала |
| 03 | Датчик положения распределительного вала |
| 08 | Датчик потока воздуха |
| 09 | Датчик температуры охлаждающей жидкости |
| 11 | Датчик температуры воздуха |
| 12 | Датчик положения дроссельной заслонки |
| 15 | Кислородный датчик |
| 16 | Датчик клапана рециркуляции выхлопных газов |
| 17 | Кислородный датчик (проверьте систему питания и зажигания) |
| 25 | Клапан давления топлива |
| 26 | Продувочный клапан |
| 28 | Клапан рециркуляции выхлопных газов |
| 29 | Вентиляционный клапан системы рециркуляции выхлопных газов |
| 34 | Воздушный клапан системы холостого хода |
| 67 | Реле вентилятора охлаждения |
Коды неисправности систем OBD-I (модели 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической коробкой передач)
| Код неисправности | Неисправный элемент или система |
| 111 | Отсутствие кодов неисправности |
| 112, 113 | Датчик температуры воздуха |
| 116, 117, 118 | Датчик температуры охлаждающей жидкости |
| 121, 122, 123 | Датчик положения дроссельной заслонки |
| 157, 158, 159 | Датчик потока воздуха |
| 172, 173, 179, 181 | Кислородный датчик |
| 211, 212, 213 | Система зажигания |
| 214, 244 | Датчик положения распределительного вала |
| 327, 332, 337 | Датчик системы рециркуляции выхлопных газов |
| 411, 412 | Воздушный клапан системы холостого хода |
| 452 | Датчик скорости |
| 511, 512, 513 | Центральный блок управления |
| 519, 521 | Выключатель системы гидроусиления рулевого управления |
| 522 | Датчик автоматической коробки передач |
| 536 | Выключатель огней стоп-сигнала |
| 538 | Динамический тест |
| 539 | Датчик кондиционера |
| 554 | Клапан регулировки давления |
| 559 | Реле кондиционера |
| 563 | Реле (высокой скорости) вентилятора охлаждения |
| 564 | Реле (низкой скорости) вентилятора охлаждения |
| 565 | Продувочный клапан |
| 571 | Вентиляционный клапан рециркуляции выхлопных газов |
| 572 | Вакуумный клапан системы рециркуляции выхлопных газов |
| 998 | Центральный блок управления |
Системы OBD-II (модели с 1996 года выпуска)

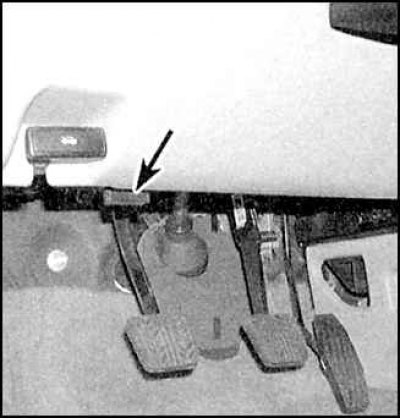

Диагностический разъем подключения системы OBD-II
Разъем расположен под панелью приборов на стороне водителя.
Модели с 1996 года выпуска имеют систему самодиагностики второго поколения OBD-II. Доступ к электронному блоку управления этой системы можно получить только при помощи специального сканера, который необходимо подключить к 16-штырьковому диагностическому разъему подключения, расположенному под панелью приборов. При обнаружении неисправности электронный блок управления включает сигнальную лампочку на приборном щитке и сохраняет код неисправности в памяти.
Считывание кодов неисправности системы OBD-II
Для считывания кодов неисправности системы OBD-II используйте специальный сканер, который необходимо подключить к диагностическому разъему подключения. Если сканера нет, необходимо обратиться к специалистам.
Очистка кодов неисправности системы OBD-II
Для очистки кодов неисправности системы OBD-II необходимо использовать специальный сканер.
Коды неисправности системы OBD-II
| Код неисправности | Неисправный элемент или система |
| Р0100, Р0102, Р0103 | Датчик потока воздуха |
| Р0110, Р0112, Р0113 | Датчик температуры воздуха |
| Р0115, Р0117, Р0118 | Датчик температуры охлаждающей жидкости |
| Р0120, Р0122, Р0123 | Датчик положения дроссельной заслонки |
| Р0125 | Для перехода в закрытый режим работы требуется слишком много времени |
| Р0130, Р0131, Р0150 | Кислородный датчик |
| Р0133, Р0134, Р0140 | Медленная реакция кислородного датчика |
| Р0154, Р0160 | Медленная реакция кислородного датчика |
| Р0135, Р0141, Р0155 | Нагревательный элемент кислородного датчика |
| Р0170, Р0171 | Бедная топливная смесь |
| Р0172, Р0173 | Перенасыщенная топливная смесь |
| Р0230, Р0231, Р0232 | Топливный насос |
| Р0300 | Случайный пропуск зажигания |
| Р0301 | Пропуск зажигания в цилиндре N1 |
| Р0302 | Пропуск зажигания в цилиндре N2 |
| Р0303 | Пропуск зажигания в цилиндре N3 |
| Р0304 | Пропуск зажигания в цилиндре N4 |
| Р0305 | Пропуск зажигания в цилиндре N5 |
| Р0306 | Пропуск зажигания в цилиндре N6 |
| Р0320 | Система зажигания |
| Р0335 | Датчик положения коленчатого вала |
| Р0340 | Датчик положения распределительного вала |
| Р0400 | Засорена система рециркуляции выхлопных газов |
| Р0420, Р0430 | Каталитический конвертер |
| Р0440 | Система сбора паров топлива |
| Р0443 | Продувочный клапан |
| Р0500, Р0503 | Датчик скорости |
| Р0505 | Воздушный клапан системы холостого хода |
| Р0510 | Выключатель системы холостого хода |
| Р0552, Р0553 | Выключатель системы гидроусиления рулевого управления |
| Р0603 | Ошибка ОЗУ |
| Р0605 | Ошибка ПЗУ |
| Р0703 | Выключатель огней стоп-сигнала |
| Р0704 | Выключатель на педали сцепления |
| Р0705 | Датчик коробки передач |
| Р0710-Р0760 | Система управления коробкой передач |
