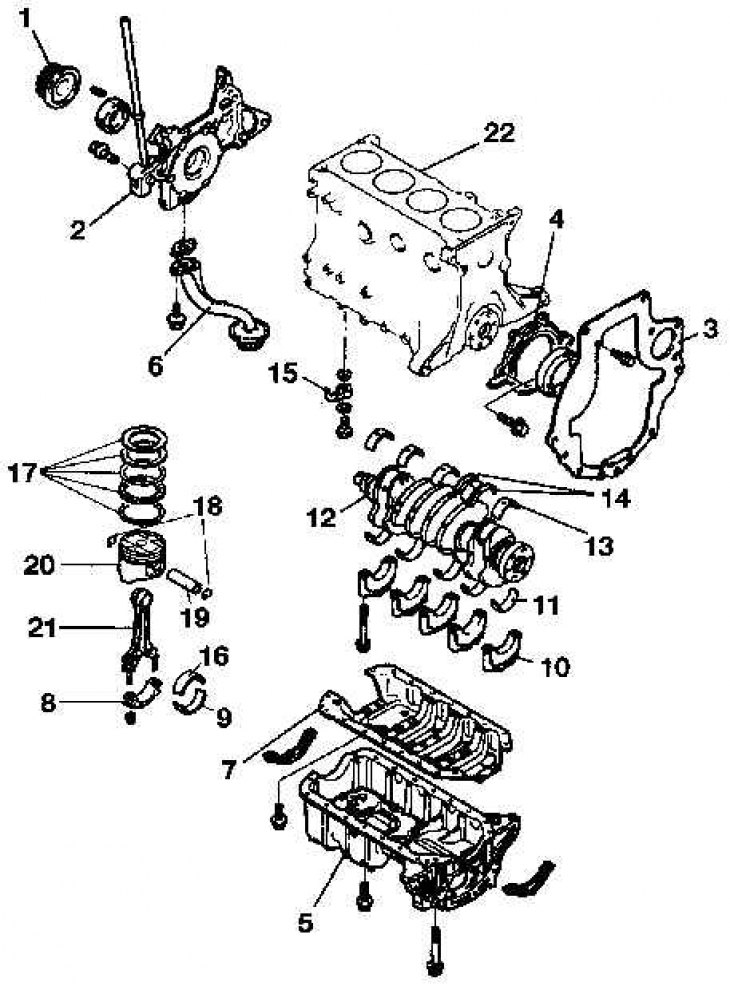

Детали нижней части 4-цилиндрового двигателя
1. Звездочка коленчатого вала; 2. Передняя крышка (кожух масляного насоса); 3. Кожух заднего сальника; 4. Задняя крышка; 5. Масляный поддон; 6. Маслозаборный патрубок и фильтр; 7. Блок крышек коренных подшипников; 8. Крышка шатуна; 9. Нижний вкладыш подшипника шатуна; 10. Крышка коренного подшипника; 11. Нижний вкладыш коренного подшипника; 12. Коленчатый вал; 13. Верхний вкладыш коренного подшипника; 14. Полукольца упорного подшипника; 15. Масляный жиклер; 16. Верхний вкладыш подшипника шатуна; 17. Поршневые кольца; 18. Стопорные кольца поршневого пальца; 19. Поршневой палец; 20. Поршень; 21. Шатун; 22. Блок цилиндров
Закрепите двигатель на специальном стенде, или на полу.
Убедитесь, что у Вас имеются все необходимые инструменты.
Если Вы собираетесь полностью перебрать двигатель, его необходимо разобрать и достать все внутренние детали.
