Система принудительной вентиляции картера

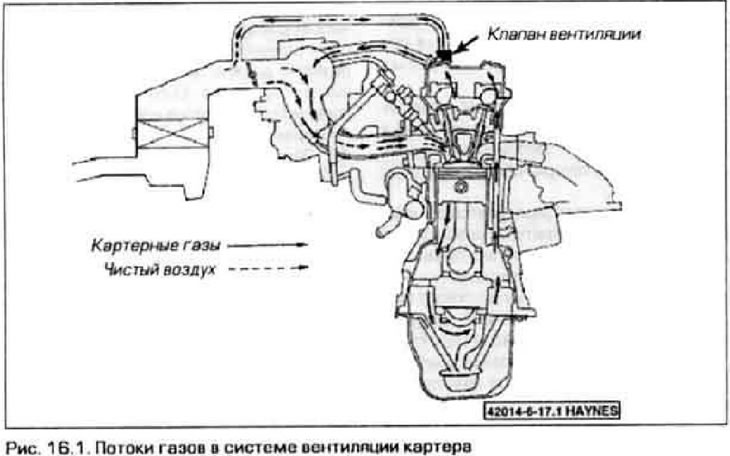

1. Система вентиляции картера (рис. 16.1) снижает выбросы в атмосферу углеводородов, направляя картерные газы для дожигания в камеры сгорания двигателя. Свежий воздух из воздухоочистителя направляется в картер, где смешивается с картерными газами, а затем направляется через клапан во впускной коллектор.



2. В состав системы вентиляции входят: клапан вентиляции, фильтр-маслоотделитель и шланги, соединяющие эти элементы между собой и с впускным коллектором.

3. Не холостом ходу, когда разрежение во впускном коллекторе велико, клапан вентиляции перекрывает поток газов. При износе поршневых колеи, когда в картер прорывается большое количество газов и давление в нем возрастает, система вентиляции направляет избыток газов в воздухоочиститель. откуда они снова попадают в камеры сгорания.

4. Проверка и замена клапана в вентиляции описана в главе 1.
