Общие сведения
1. Система рециркуляции снижает содержание окислов азота в выхлопных газах, направляя их масть во впускной коллектор для дожигания в камерах сгорания.
2. В со став системы рециркуляции входят, клапан рециркуляции, датчик положения клапана, БЗУ и различные датчики. БЭУ запрограммирован таким образом, чтобы при любых условиях работы двигателя обеспечить оптимальное открытие клапана рециркуляции. При сбоях в работе системы БЭУ закрывает клапан рециркуляции и прекращает поступление выхлопных газов в камеры сгорания.
Проверка
3. Для проверки датчика положения клапана рециркуляции, отсоедините от него электрический разъем и измерьте сопротивление между контактами 1 и 3, 3 и 5, 2 и 4, 4 и 6 клапана (рис. 17.3). Все значения сопротивлений должны быть примерно равны 22 Ом. Если это не так, замените датчик.
4. Прогрейте двигатель до рабочей температуры. Отсоедините ат клапана рециркуляции вакуумный шланг и подсоедините на его место вакуумный насос (рис. 17.4). При работе двигателя на холостом ходу создайте разрежение в клапане. Обороты двигателя при этом становятся неустойчивыми и двигатель может глохнуть. Если никаких изменений не произошло, значит клапан неисправен и его нужно заменить.
5. Найдите электромагнитный клапан управления рециркуляцией. Отсоедините от него вакуумные шланги и электропроводку. Подключите к электромагниту питание непосредственно от аккумулятора. Если дунуть в один патрубок клапане, то воздух должен выходить из другого патрубка (см. рис. 15.7,б и 15.8). Отключите электропитание клапана. Теперь, если дунуть в патрубок ближайший к электромагниту, то воздух должен выходить из выпускного отверстия в торце клапана. Продуть воздух через дальний от магнита патрубок должно быть невозможно.
6. Дальнейшая проверка системы управления рециркуляцией требует специального оборудования.
Замена клапана рециркуляции
7. Отсоедините электрический разъем датчика положения клапана.

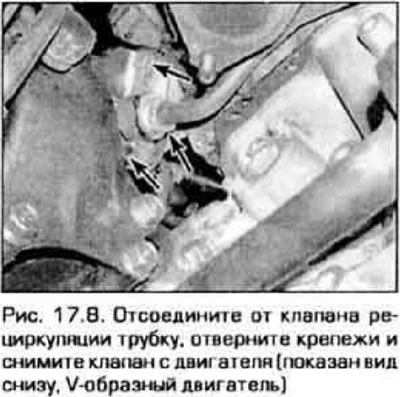

8. Отсоедините от клапана трубку, отверните крепеж клапана и снимите его с двигателя (рис. 17.8).
9. Очистите сопрягаемые поверхности клапана и переходника.
10. Установите клапан с новой прокладкой. Надежно затяните крепеж.
11. Подключите к клапану электрический разъем.
