A. Схема цепи зарядки аккумуляторной батареи, системы запуска...

0

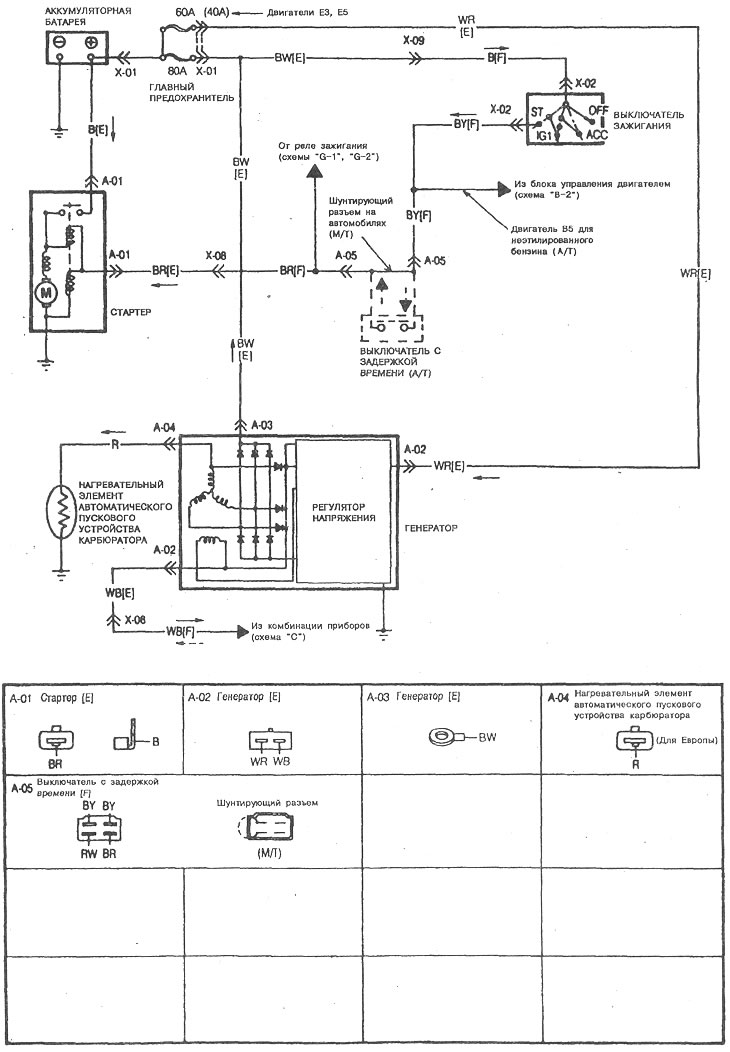

A. Схема цепи зарядки аккумуляторной батареи, системы запуска. Схема включения нагревательного элемента автоматического пускового устройства карбюратора автомобилей для Европы. Схема включения выключателя с задержкой времени автомобилей с автоматической КПП.

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
