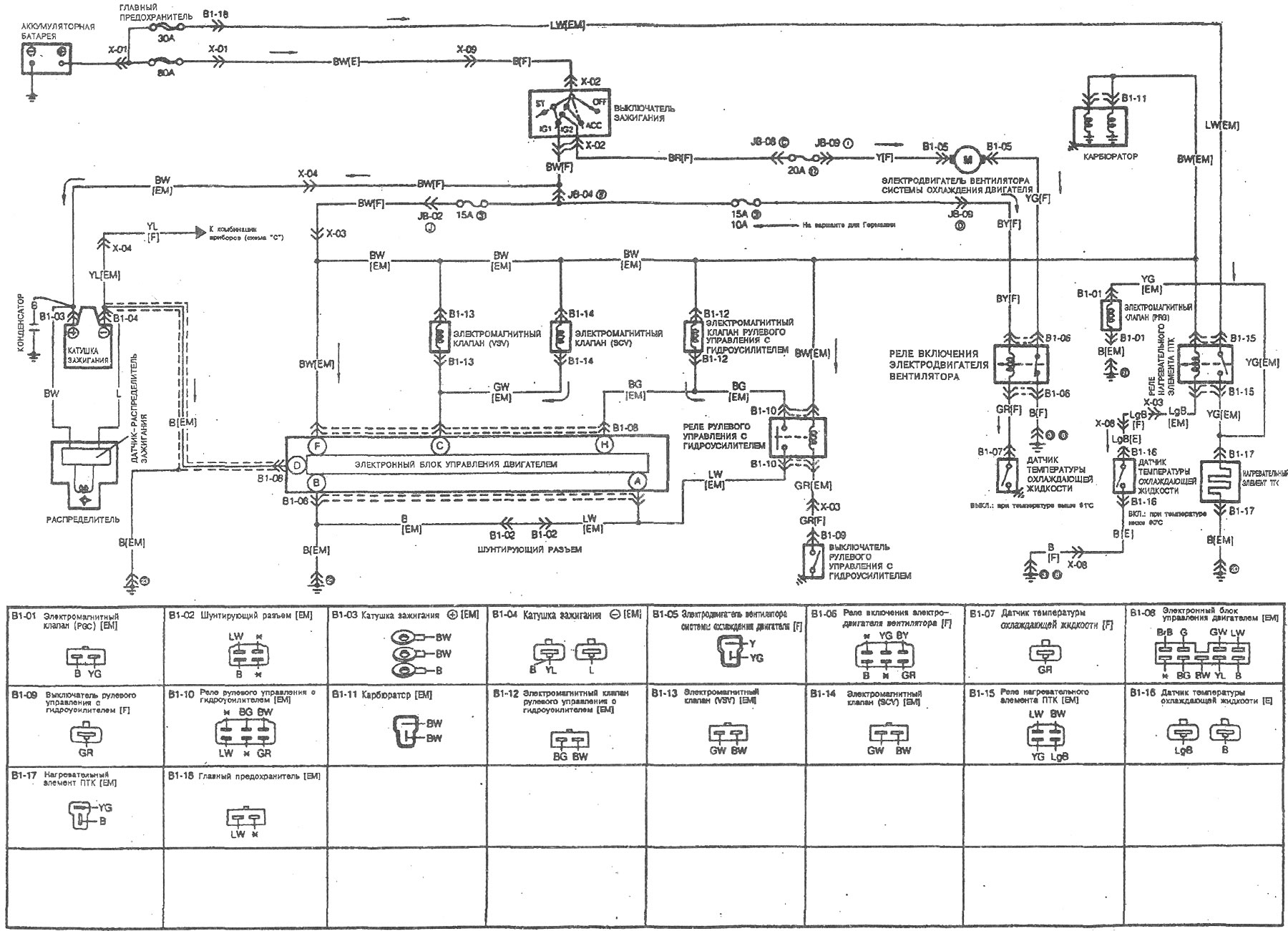

B-1. Схема включения электровентилятора системы охлаждения, системы зажигания
Схема включения электровентилятора системы охлаждения. Схема системы зажигания, системы управления двигателем. Схема включения нагревательного элемента ПТК.
