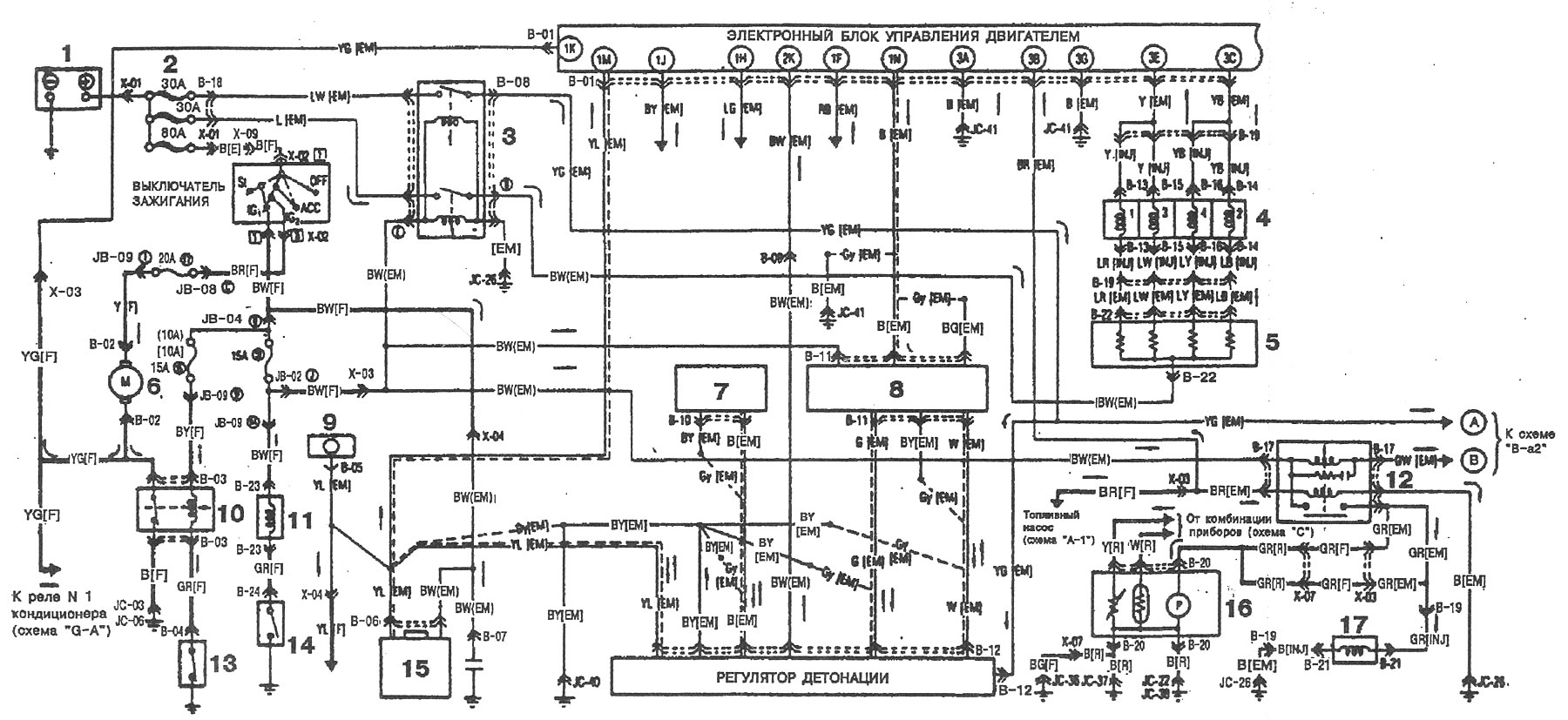

1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Основное реле; 4 - Форсунка; 5 - Блок резисторов с соленоидами; 6 - Электродвигатель вентиля тора системы охлаждения двигателя; 7 - Датчик детонации; 8 - Распределитель зажигания; 9 - Контрольный разъем (для тахометра); 10 - Реле включения электро двигателя вентилятора системы охлаждения; 11 - Электромагнитный клапан (P/S); 12 - Размыкающее реле; 13 - Датчик температуры охлаждающей жидкости (ВЫКЛ.: при температуре выше 91‘С или 97’С для стран с холодным климатом); 14 - Датчик давления масла в системе гидроусилителя рулевого управления; 15 - Катушка зажигания; 16 - Топливный насос; 17 - К реле N 1 кондиционера.
Примечание: ( ) - на базовой модели; < > - на варианте для Германии (неэтилированный бензин); * - не используется.
