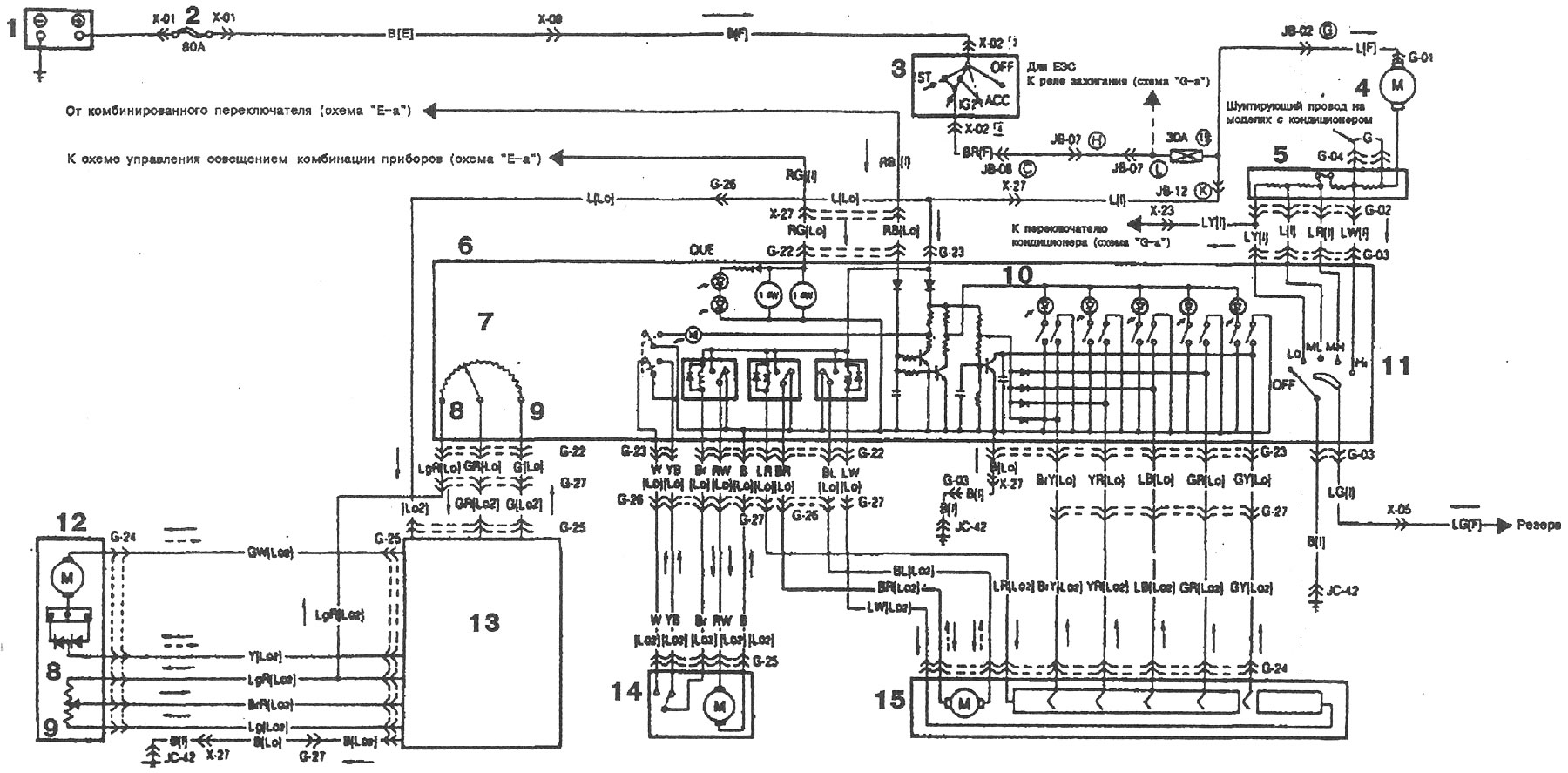

1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Выключатель зажигания; 4 - Электродвигатель вентилятора отопителя; 5 - Резистор; 6 - Выключатель логического регулирования работы отопителя; 7 - Регулятор температуры; 8 - Холодный воздух; 9 - Теплый воздух; 10 - Вентиляция; 11 - Переключатель вентилятора отопителя; 12 - Электродвигатель смешивания воздуха; 13 - Усилитель системы логического регулирования работы отопителя; 14 - Электродвигатель переключения режимов работы; 15 - Электродвигатель логического регулирования работы отопителя.
Примечание: ( ) - на базовой модели; * - не используется.
