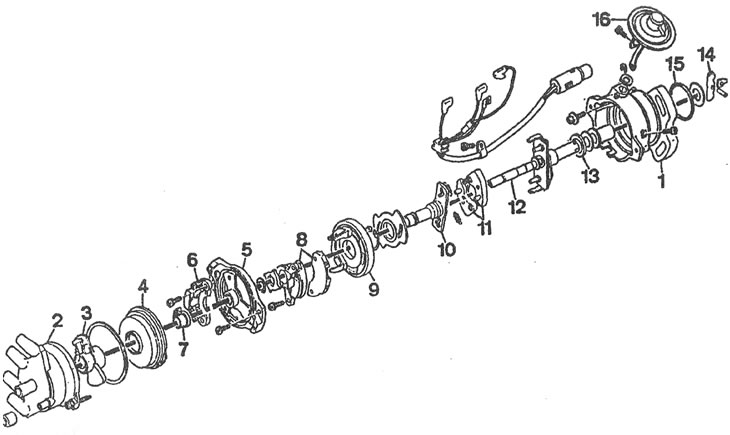

Детали датчика-распределителя зажигания: 1 - корпус; 2 - крышка; 3 - ротор; 4 - защитный экран; 5 - держатель; 6 - коммутатор; 7 - зубчатый ротор; в - генераторный датчик импульсов; 9 - опорная пластина датчика; 10 - опорная пластина ротора; 11 - грузики; 12 - валик датчика-распределителя зажигания; 13 - регулировочная шайба валика датчика-распределителя; 14 - муфта; 15 - сальник; 16 - вакуумный регулятор.
Устройство
В состав электронной бесконтактной системы зажигания входят датчик-распределитель зажигания с бесконтактным датчиком (генераторным датчиком импульсов) и катушка зажигания высокой энергии.
Как и распределитель контактной системы зажигания датчик- распределитель электронной системы зажигания имеет центробежный и вакуумный регуляторы угла опережения зажигания. Бес-контактный датчик в сборе с зубчатым экраном имеет возможность проворачиваться в зависимости от разрежения, подводимого к вакуумному регулятору.
Бесконтактный датчик включает коммутатор, состоящий из схем усиления, формирования и задержки импульсов напряжения, которые выдаются непосредственно в катушку, разработанную специально для данной системы зажигания.
Принцип работы
Установленный на валике датчика-распределителя зажигания четырехзубый экран вращается перед тремя выступами (постоянными магнитами) статора датчика. При этом в обмотке статора в соответствии с законом индукции возникает переменное напряжение. Магнитный поток в обмотке изменяется по мере прохождения зубьев экрана перед выступами статора. Возникающая при этом эдс достигает максимального значения в момент наиболее резкого падения напряженности магнитного потока и меняет знак в момент, когда зубья экрана и выступы статора оказываются точно друг против друга.
Коммутатор управляет зажиганием в зависимости от частоты вращения валика датчика-распределителя зажигания, напряжения аккумуляторной батареи, полного электрического сопротивления катушки зажигания и при любых условиях работы двигателя обеспечивает подачу импульсов напряжения постоянной величины.
Когда генераторный датчик прекращает выработку положительных импульсов, транзистор схемы усиления коммутатора закрывается и прерывает подачу тока в первичную обмотку катушки зажигания.
Отсечка тока транзистором коммутатора вызывает резкое изменение магнитного потока в катушке зажигания и появление тока высокого напряжения во вторичной обмотке.
Схема задержки предназначена для предотвращения перегрева катушки зажигания при остановке двигателя: после прекращения вращения валика датчика-распределителя зажигания разрывается цепь питания катушки.
