Приборная доска

Тип А – Стрелочные указатели

Тип В – Электронные индикаторы

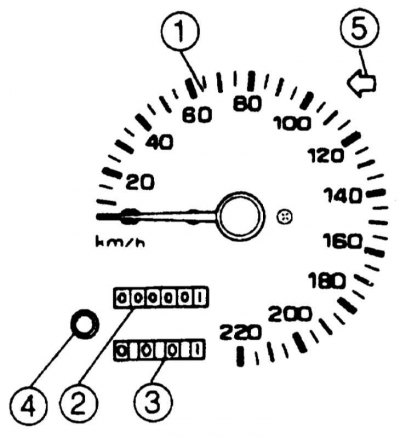

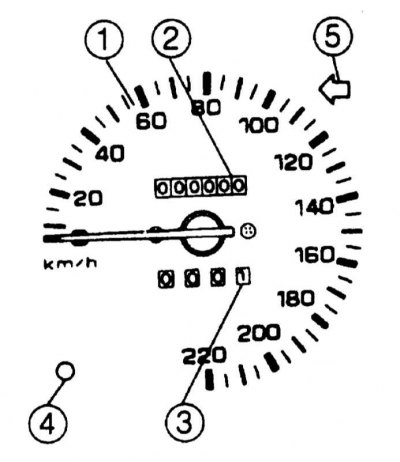

1. Спидометр

2. Счетчик пробега

3. Измеритель пробега с момента сброса(если имеется)

4. Кнопка сброса показаний измерителя пробега (если имеется)

• Для установки на «0» просто нажмите кнопку.

5. Контрольная лампа сигналов поворота/аварийной сигнализации

• Если контрольная лампа не работает, система указателей поворотов работает неудовлетворительно. Следует устранить неисправность как можно быстрее.
• При включении аварийной сигнализации одновременно работают указатели поворота с обеих сторон.

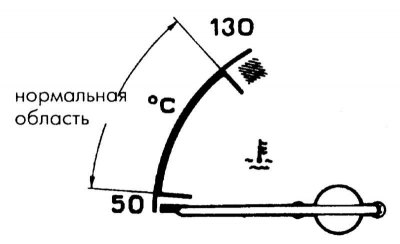

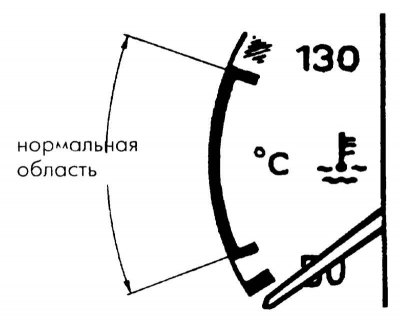

6. Термометр охлаждающей жидкости

• Этот термометр указывает температуру охлаждающей жидкости.

Тип А – Стрелочные указатели

Если стрелка указателя вышла из допустимой области, двигатель перегрет.

Тип В – Электронные указатели

При перегретом двигателе сегменты индикатора мигают.

Примите следующие меры при перегреве двигателя:

• 1. Остановите автомобиль на краю дороги.
• 2. Выключите кондиционер.
• 3. Заглушите двигатель, если из радиатора выступает охлаждающая жидкость или пар. Поверните ключ зажигания в положение «ON (II)», не запуская двигатель. В этом положении вентилятор работает автоматически. Если он не работает, обратитесь в сервисный центр MAZDA.
• 4. Если охлаждающая жидкость не выступает, оставьте двигатель работать на холостых оборотах и для лучшего охлаждения откройте капот.
• 5. Если температура не снижается на холостых оборотах, заглушите двигатель и подождите, пока он охладится.
• 6. Проверьте герметичность соединений шлангов радиатора. Сразу заглушите двигатель, если будет обнаружено подтекание, и обратитесь в сервисный центр MAZDA.
• 7. Проверьте уровень охлаждающей жидкости, если охлаждающая жидкость выступает. Если требуется, долейте предписанную охлаждающую жидкость.

Внимание! Не снимайте крышку радиатора, если двигатель и радиатор горячий. Кипящая охлаждающая жидкость и пар может под давлением вырваться из отверстия, что может вызвать ожоги.

7. Указатель уровня топлива

• Указатель уровня топлива показывает, какое количество топлива имеется в баке.
• Объем топливного бака
• Кроме автомобилей с полным приводом: 45 л.
• Только автомобили с полным приводом: 53 л.

Тип А

Тип В – Электронные индикаторы

Примечание. Когда начинает мигать нижний сегмент индикатора запаса топлива, уровень топлива в баке составляет примерно 5 л.

Примечание. Если при заправке топливом не включается выключатель зажигания, это длится пока индикатор не установится на актуальный уровень топлива. Поэтому при заправке выключите выключатель.

8. Контрольные лампы

Проверка

Если установить ключ зажигания в положение «ON (II)», не запуская двигатель и затянуть ручной тормоз, можно проверить контрольные лампы. Если индикаторы не загораются, их следует проверить в сервисном центре MAZDA.


Оптический/акустический

Сигнализация низкого уровня топлива (если имеется). Этот оптический/акустический сигнал включается, если количество топлива в баке составляет 8 л.

Контрольная лампа давления масла

Эта контрольная лампа указывает слишком низкое давление двигательного масла. Она загорается при включенном зажигании (для проверки работоспособности лампы), если давление масла в норме, лампа гаснет после запуска двигателя.

Если контрольная лампа загорится во время движения:

• 1. Остановите автомобиль на краю дороги.
• 2. Проверьте уровень двигательного масла. Если требуется, долейте масло.
• 3. Или отбуксируйте автомобиль в ближайший сервисный центр MAZDA, чтобы долить масло.

Внимание! Несоблюдение выше изложенных указаний может привести к серьезным повреждениям двигателя.

Контрольная лампа/звуковой сигнал давления масла - масляного фильтра (для дизельного двигателя)

Эта контрольная лампа горит при включении зажигания (для проверки работоспособности) и гаснет после запуска двигателя.

Если эта контрольная лампа давления масла горит во время движения:

• 1. Осторожно остановите автомобиль на краю дороги.
• 2. Проверьте уровень двигательного масла. Если уровень слишком низкий, добавьте недостающее масло, или
• 3. Отбуксируйте автомобиль в фирменный центр MAZDA и там долейте масло.

Система контрольной лампы/звукового сигнала масляного фильтра также служит для защиты системы фильтрации масла вашего автомобиля. Если загорается контрольная лампа/звучит звуковой сигнал при нормальной температуре двигателя и при нормальном уровне двигательного масла, это указывает на то, что масляный фильтр возможно засорен. В этом случае доставьте автомобиль на ближайшую бензоколонку или в фирменный центр MAZDA, чтобы заменить масляный фильтр.

Внимание! Несоблюдение изложенных выше правил может привести к серьезным повреждениям двигателя.

Контрольная лампа зарядного тока

С помощью данной лампы указываются неисправности генератора или электрической системы.

Если лампа загорается во время поездки, поступайте следующим образом:

• 1. Осторожно остановите автомобиль на краю проезжей части.
• 2. При выключенном двигателе проверьте, не ослабился ли или не поврежден ли клиновой ремень.
• 3. Если клиновой ремень в порядке, неисправность заключена в системе заряда. Рекомендуется как можно быстрее найти и устранить неисправность.

Контрольная лампа аварийной сигнализации (если имеется)

Эта лампа горит, когда включена аварийная сигнализация.

Контрольная лампа выхода из строя стоп-сигналов (если имеется)

Лампа загорается при выходе из строя стоп-сигнала или при неисправности в цепи. Неисправность должна быть устранена как можно быстрее.

Контрольная лампа тормозов

Контрольная лампа стояночного тормоза – если ручной тормоз затянут, при включении зажигания загорается контрольная лампа. При начале движения следует проверить, чтобы ручной тормоз был полностью отпущен, и лампа погасла.

Контрольная лампа уровня тормозной жидкости (если имеется)

Если эта лампа загорится после отпускания ручного тормоза и при включенном зажигании, может быть, что уровень тормозной жидкости в бачке слишком низкий.

Если лампа загорается, действуйте следующим образом:

• 1. Проверьте, полностью ли отпущен ручной тормоз. Если тормоз отпущен, а лампа продолжает гореть.
• 2. Осторожно остановите автомобиль на краю проезжей части.
• 3. При выключенном двигателе сразу проверьте уровень тормозной жидкости и при необходимости долейте жидкость. Все остальные элементы тормозной системы должны быть проверены на подтекание жидкости.
• 4. Если обнаружены негерметичные места, контрольная лампа продолжает гореть или тормоза работают не безупречно, поездку следует прекратить. Автомобиль следует отбуксировать в сервисный центр, чтобы проверить тормозную систему и выполнить необходимые работы.

Внимание! Эксплуатация автомобиля в таком состоянии представляет опасность. Тормоза должны быть сразу же отремонтированы.

Контрольная лампа подогрева заднего стекла (если имеется)

Контрольная лампа горит при включенном подогреве заднего стекла.

Контрольная лампа уровня жидкости омывателя (если имеется)

Эта контрольная лампа загорается, если уровень жидкости в системе омывателя лобового стекла слишком низкий. Проверьте уровень жидкости и долейте моечную жидкость.

Контрольная лампа воздушной заслонки

Контрольная лампа горит при вытянутой кнопке привода воздушной заслонки.

Контрольная лампа дальнего света

Контрольная лампа горит при включенном дальнем свете.

Контрольная лампа переключения на следующую передачу (если имеется)

Если загорается данная контрольная лампа, расход топлива на включенной передаче слишком высок. В этом случае переключите коробку на следующую передачу, чтобы достигнуть экономичного расхода топлива.

Контрольная лампа педали газа (если имеется)

Эта контрольная лампа загорается, если педаль газа выжата слишком сильно. В этом случае сбросьте газ, пока не погаснет лампа, чтобы обеспечить меньший расход топлива.

Контрольная лампа задних туманных фонарей (если имеется)

Данная контрольная лампа горит при включенных задних туманных фонарях.

Индикатор турбокомпрессора (для автомобилей с турбокомпрессором)

Индикатор загорается, когда турбокомпрессор в действии.

Индикатор начинает мигать и звучит предупредительный сигнал, когда давление нагнетания возрастает слишком сильно. Автомобиль не должен продолжать движение с мигающим индикатором, так как двигатель может быть поврежден. В этом случае, снизьте число оборотов, пока индикатор турбокомпрессора не прекратит мигать.

Контрольная лампа уровня охлаждающей жидкости (для дизельного двигателя, если имеется)

Внимание! Так как двигатель состоит из алюминиевых деталей, обязательно должна использоваться охлаждающая жидкость на этиленгликолевой основе.

При включенном зажигании эта контрольная лампа загорается для проверки работоспособности лампы; она должна погаснуть, когда запустится двигатель. Если контрольная лампа загорится во время движения (или зазвучит звуковой сигнал):

• 1. Остановите автомобиль на краю проезжей части.
• 2. Выключите двигатель и дайте ему охладиться. Если охлаждающая жидкость не подтекает, проверьте уровень жидкости в расширительном бачке и в радиаторе. Если требуется, долейте охлаждающую жидкость.
• 3. Если контрольная лампа не погаснет, отбуксируйте автомобиль в сервисный центр MAZDA.

Контрольная лампа/контрольный сигнал водоотражателя (для дизельного двигателя, если имеется)

Автомобили с дизельным двигателем

• Остановите автомобиль на краю проезжей части.
• Выключите двигатель и проверьте, не ослаблен ли или не порван ли клиновой ремень генератора.
• Если клиновой ремень генератора неисправен, ни в коем случае нельзя продолжать движение, так как двигатель перегревается и тормозное воздействие снижено. Отбуксируйте автомобиль в ближайшую мастерскую.

9. Тахометр

Тахометр показывает скорость вращения двигателя в тысячах оборотов в минуту (об/мин).

Внимание! Не допускайте работы двигателя в красной области тахометра. Это может привести к серьезным повреждениям двигателя.

Тип А

Тип В

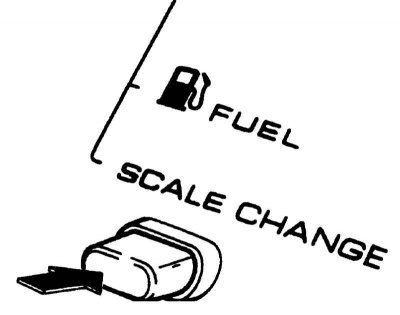

10. Переключение индикации указателя уровня топлива (только на электронных индикаторах, если имеется)

Если нажать кнопку, будет показана нижняя область индикации с пределами от 5 до 15 л. Примерно через 5 секунд индикатор вернется в прежнее, нормальное состояние.
