Гидравлическая система состоит из двух раздельных контуров. Главный тормозной цилиндр включает в себя отдельные резервуары для двух контуров, в случае утечки жидкости или повреждения в одном из гидравлических приводов другой остается действующим. Двойной регулятор давления распределяет гидравлическое давление между передним и задним тормозными механизмами с целью предотвращения блокировки задних колес. Предупреждение о недостаточном уровне тормозной жидкости подается контрольной лампой, активируемой датчиком в бачке главного тормозного цилиндра.

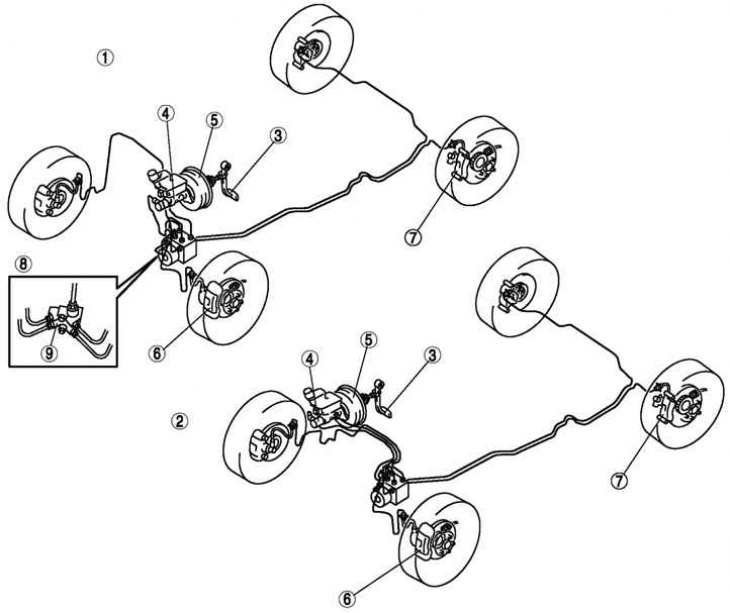

Рис. 6.1. Тормозной контур автомобиля Мazda 3: 1 – автомобили с левым расположением рулевого управления; 2 – автомобили с правым расположением рулевого управления; 3 – педаль тормоза; 4 – главный цилиндр; 5 – усилитель тормозов; 6 – передний тормозной механизм (диск); 7 – задний тормозной механизм (диск); 8 – без антиблокировочной системы тормозов; 9 – двойной ограничитель давления
