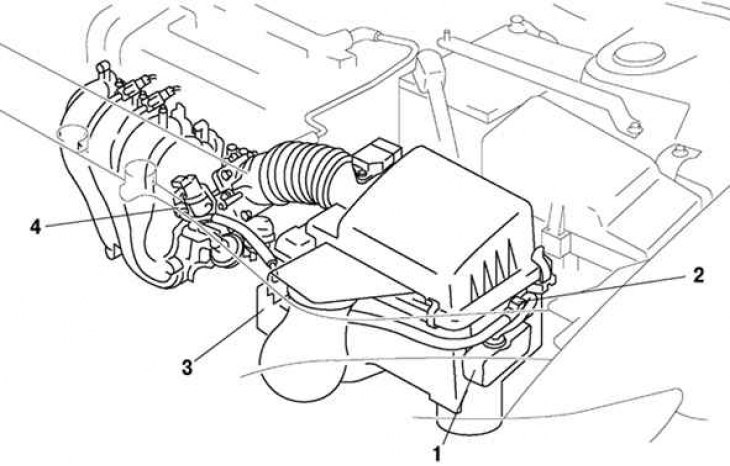

Рис. 2.57. Система VAD автомобиля Mazda 3 с двигателем L3: 1 – заслонка системы VAD; 2 – управляющий электромагнитный клапан системы VAD; 3 – вакуумная камера системы VAD; 4 – обратный клапан системы VAD
Система управления VAD открывает заслонку в корпусе воздушного фильтра при высоких частотах вращения двигателя для увеличения воздушного потока. Система состоит из заслонки, электромагнитного клапана управления, вакуумной камеры и обратного клапана. Обычно, стержень под действием пружины открывает заслонку (рис. 2.57).
