Колебательный контур
Если просто соединить эти элементы, ничего не произойдет. Однако если конденсатор предварительно зарядить, а потом подсоединить катушку индуктивности, начнется довольно любопытный процесс. Конденсатор, разряжаясь, будет отдавать накопленную энергию катушке. Как только конденсатор разрядится, вся энергия окажется в катушке, которая начнет ее отдавать, вновь заряжая конденсатор. В системе «катушка — конденсатор» появляются так называемые свободные колебания определенной частоты, которая зависит от емкости конденсатора и индуктивности катушки. Этот процесс зарядки-разрядки в идеальных условиях продолжался бы бесконечно долго, однако, в действительности энергия расходуется на нагрев соединительных проводов, рассеивается в виде паразитных электромагнитных полей. Поэтому в реальном колебательном контуре колебания будут затухающими и через некоторое время прекратятся.

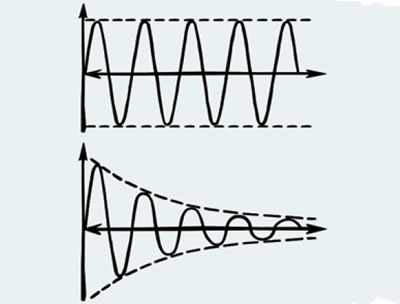

Незатухающие и затухающие колебания в контуре
В электротехнике в основном используют незатухающие колебания, которые могут длиться бесконечно долго. Для этого в колебательном контуре компенсируют затухания с помощью энергии, привнесенной извне.
Для чего может понадобиться такая хитрая конструкция в охранном комплексе?
В большинстве охранных систем используется приемопередатчик (для систем с двусторонней связью он есть и в автомобиле, и в брелоке). А передача информации между ними производится при помощи электромагнитных волн.
Так вот, для создания и приема этих электромагнитных волн как раз и используются колебательные контуры. Один из них формирует колебания высокой частоты. Второй вам хорошо знаком — это антенна.
Да, кусок провода — это тоже колебательный контур.
В его катушке ноль витков, а площадь пластин конденсатора равна площади сечения провода.

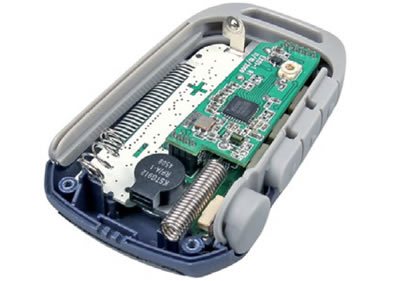

Пример встроенной в брелок антенны
Антенна может выглядеть по-разному: это и телескопическая антенна (в виде вытягивающегося металлического стерженька), и отрезок провода, и просто дорожка на печатной плате определенных размеров и формы.

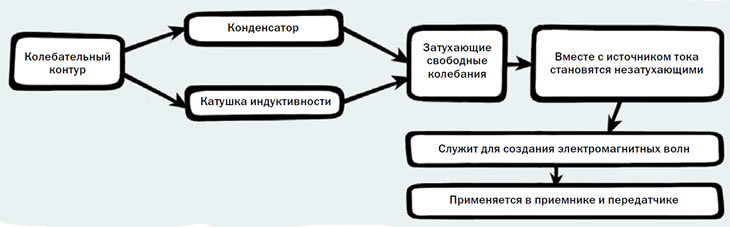

Колебательный контур. Схема-памятка
